ব্যক্তি যোগাযোগ : Philip
ফোন নম্বর : +8613422342788
হোয়াটসঅ্যাপ : +8613422342788
ন্যূনতম চাহিদার পরিমাণ : | 1 কিমির | প্যাকেজিং বিবরণ : | কাঠের ড্রাম |
---|---|---|---|
ডেলিভারি সময় : | 5-8 কার্য দিবস | পরিশোধের শর্ত : | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
উৎপত্তি স্থল: | গুয়াংঝো | পরিচিতিমুলক নাম: | JQ/OEM |
---|---|---|---|
সাক্ষ্যদান: | ISO9001 | মডেল নম্বার: | ADSS-72B1 |
বিস্তারিত তথ্য |
|||
ফাইবার প্রকার: | একক মোড বা মাল্টি মোড | ফাইবার গণনা: | 72 কোর |
---|---|---|---|
রঙ: | কালো | লম্বা: | 2 কিমি বা কাস্টমাইজড দৈর্ঘ্য |
জ্যাকেট উপাদান: | পিই / এটি | নাম: | 72 কোর এডিএসএস অপটিকাল ফাইবার কেবল |
শক্তি সদস্য: | এফআরপি | আবেদন: | বায়বীয় |
অপারেটিং তাপমাত্রা: | -40। +60 সে | আদর্শ: | এডিএসএস, এসজেড স্ট্র্যান্ডড টাইপ |
লক্ষণীয় করা: | 100 স্প্যান 72 কোর ফাইবার অপটিক কেবল,এসএম জি 652 ডি 72 কোর ফাইবার অপটিক কেবল,100 স্প্যান অ্যাডস অপটিকাল কেবল |
পণ্যের বর্ণনা

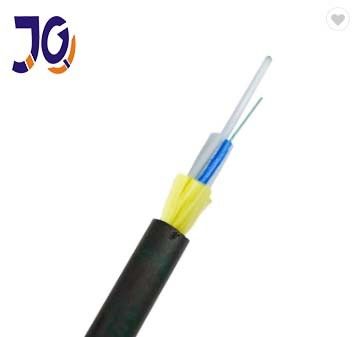

আউটডোর এসএম জি 652 ডি একক জ্যাকেট 100 স্প্যান এডিএসএস 72 কোর ফাইবার অপটিক কেবল

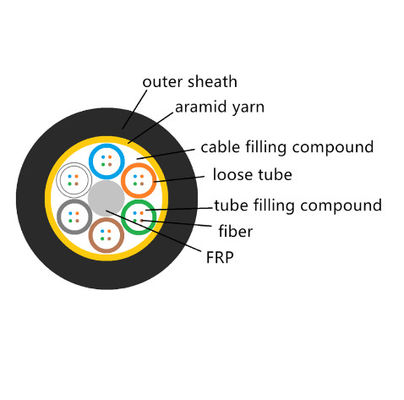

এডিএসএস কেবলটি আলগা টিউব আটকে আছে।ফাইবারস, 250μm, উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা নলটিতে স্থাপন করা হয়।টিউবগুলি একটি জল-প্রতিরোধী ভরাট যৌগ দিয়ে ভরাট হয়।টিউবগুলি (এবং ফিলারগুলি) একটি এফআরপি (ফাইবার রিইনফোর্সড প্লাস্টিক) এর আশেপাশে একটি ধাতববিহীন কেন্দ্রীয় শক্তি সদস্য হিসাবে একটি কমপ্যাক্ট এবং বৃত্তাকার তারের কোর হিসাবে আটকে থাকে।তারের কোর পূরণের যৌগের সাথে পূরণ করা হয় পরে।এটি পাতলা পিই (পলিথিলিন) অভ্যন্তরীণ মাপ দিয়ে আচ্ছাদিত।আর্মিড সুতার স্ট্র্যাড লেয়ারটি স্টথের উপর শক্তি সদস্য হিসাবে প্রয়োগ করার পরে, কেবলটি পিই বা এটি (এন্টি-ট্র্যাকিং) বহিরাগত শিয়া দিয়ে সম্পন্ন হয়।
বৈশিষ্ট্য
1. ভাল যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা
2. উচ্চ শক্তি আলগা টিউব যা হাইড্রোলাইসিস প্রতিরোধী
3. বিশেষ টিউব ফিল্ডিং যৌগটি ফাইবারের একটি গুরুত্বপূর্ণ সুরক্ষা নিশ্চিত করে
4. ক্রাশ প্রতিরোধের এবং নমনীয়তা
৫.একটি কেবল জলরোধী নিশ্চিত করার জন্য নিম্নলিখিত ব্যবস্থা গ্রহণ করা হয়েছে:
6. একক ফাইবার কেন্দ্রীয় শক্তি সদস্য হিসাবে প্লাস্টিকের চাঙ্গা
7. আলগা নল ভর্তি যৌগ
8.100% তারের কোর ফিলিং
অপটিকাল বৈশিষ্ট্য
আইটেম | ইউনিট | স্পেসিফিকেশন | |
জি 652 ডি | |||
মোড ফিল্ড ব্যাস | 1310nm | উম | 9.2±0.4 |
1550nm | উম | 10.4±0.5 | |
ক্ল্যাডিং ব্যাস | উম | 124.8±0.7 | |
ক্ল্যাডিং নন-সার্কুলারিটি | % | ≤0.7 | |
কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি | উম | ≤0.5 | |
লেপ ব্যাস | উম | 245±৫ | |
লেপ অ-বৃত্তাকার | % | ≤6.0 | |
ক্লেডিং-লেপ সংকীর্ণতা ত্রুটি | উম | ≤12 | |
তারের কাটাফ ওয়েভেলেন্থ | এনএম | acc≤1260 | |
মনোযোগ (সর্বোচ্চ) | 1310nm | ডিবি / কিমি | ≤0.36 |
1550nm | dBkm | ≤0.22 |
প্রযুক্তিগত তথ্য
স্প্যান: 100 মি |
কেবল টাইপ |
72कोर একক জ্যাকেট এডিএসএস |
কাঠামোগত প্যারামিটার |
কেন্দ্রীয় শক্তি উপাদান: এফআরপি |
ব্যাস: 2.1 মিমি |
আলগা টিউব (জেলি ভরা) |
বাইরের ব্যাস: 1.8 মিমি |
|
অভ্যন্তরীণ শীট পিই |
বেধ: 0.9 মিমি |
|
বাইরের চাদর PE |
বেধ: 1.8 মিমি |
|
প্রযুক্তিগত প্যারামিটার |
তারের বাইরের ব্যাস |
12.3 মিমি |
তারের ক্রস বিভাগীয় অঞ্চল |
95.03 মিমি 2 |
|
ফাইবার মডেল |
G.652D |
|
তারের ওজন |
145 কেজি / কিমি |
|
রেটেড টেনসিল শক্তি (আরটিএস) |
10 পি |
|
ন্যূনতম অনুমোদিত টেনশন (এমএটি) |
4 কেএন |
|
ইডিএস |
3.2kn |
|
ই-মডুলাস |
12.1 ন / মিমি 2 |
|
তাপ বিস্তার সহগ |
1.9 10-6 /। সি |
|
ক্রুসের প্রতিরোধ |
দীর্ঘমেয়াদী: 1100 এন / 100 মিমি |
|
স্বল্প মেয়াদী: 2200 এন / 100 মিমি |
||
অনুমতি বাঁক ব্যাসার্ধ |
দীর্ঘমেয়াদী (যখন চলছে) 220 মিমি |
|
স্বল্প মেয়াদী (যখন পাড়ার) 360 মিমি |
কাঠামো এবং প্রযুক্তিগত বৈশিষ্ট্য ADSS-SJ (50-500 মি স্প্যান)
রেফ.আউটার ব্যাস (মিমি) |
রেফ.ওয়েট কেজি / কিমি) |
রেক.ডাইলিম্যাক্স। কাজ করা টেনশন (কেএন) |
সর্বাধিক অনুমোদিত কাজ করা চিন্তা [কেএন) |
বিরতি এসপ্রবণতা (কেএন) |
শক্তি সদস্য সিএসএ। (কেএন / মিমি 2) |
Modulusof স্থিতিস্থাপকতা সিএসএ কেএনএমএম 2) [ |
উত্তাপ সম্প্রসারণ গুণাঙ্ক (এক্স 10-6 / কে) |
স্যুটেবলস্প্যান মিটার এবিসিপি |
||||
পিই |
এটি |
|
||||||||||
12.5 |
125 |
136 |
১.৫ |
ঘ |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
13.0 |
132 |
142 |
2.25 |
। |
15 |
7.6 |
8.3 |
১.৫ |
230 |
150 |
200 |
150 |
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
১.২ |
370 |
250 |
350 |
250 |
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
০.০ |
670 |
460 |
650 |
460 |
15.5 |
190 |
204 |
9.0 |
26 |
| 60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
প্রয়োগ
বায়বীয় স্তরবিন্যাস পদ্ধতির জন্য উপযুক্ত
স্টোরেজ / অপারেটিং তাপমাত্রা: -40 ℃ ~ + 70 ℃
প্যাকেজ বিশদ
উ: কম্পোনির নাম
বিগ্রস / নেট ওজন
সি ফাইবার প্রকার
ডি কেবেল দৈর্ঘ্য
