যোগাযোগ কেবল 24 কোর এটি / পিই এডিএসএস ফাইবার অপটিক কেবল

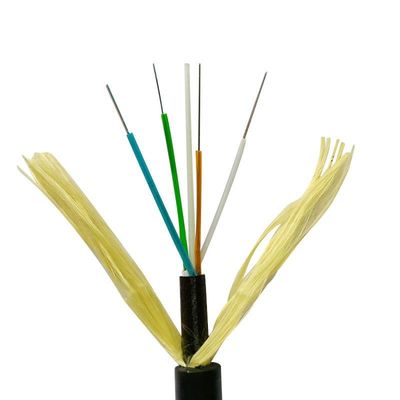

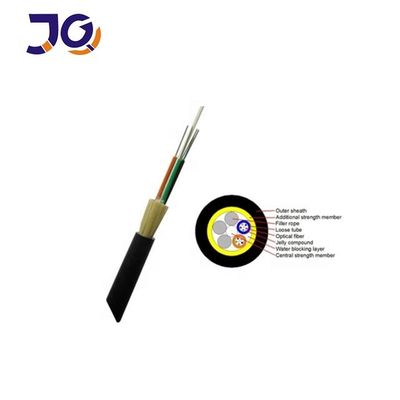

সমস্ত ডাইলেকট্রিক সেলফ সাপোর্টিং 24 কোর এডিএসএস ফাইবার অপটিক কেবল 100 মিটার স্প্যান সহ
পণ্যের বর্ণনা

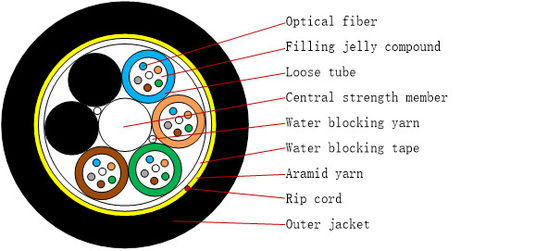

এডিএসএস কেবলটি আলগা টিউব আটকে আছে।ফাইবারস, 250μm, উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা নলটিতে অবস্থিত।টিউবগুলি একটি জল-প্রতিরোধী ভরাট যৌগ দিয়ে ভরাট হয়।টিউবগুলি (এবং ফিলারগুলি) একটি এফআরপি (ফাইবার রিইনফোর্সড প্লাস্টিক) এর আশেপাশে একটি ধাতববিহীন কেন্দ্রীয় শক্তি সদস্য হিসাবে একটি কমপ্যাক্ট এবং বৃত্তাকার তারের কোর হিসাবে আটকে থাকে।তারের কোর পূরণের যৌগের সাথে পূরণ করা হয় পরে।এটি পাতলা পিই (পলিথিলিন) অভ্যন্তরীণ চাদর দ্বারা আচ্ছাদিত।আর্মিড সুতাগুলির আটকা পড়ে থাকা স্তরটি শক্তি সদস্য হিসাবে অভ্যন্তরের মেথের উপরে প্রয়োগ করার পরে, ক্যাবলটি পিই বা এটি (এন্টি-ট্র্যাকিং) বহির্মুখের সাথে সম্পূর্ণ করা হয়।
বৈশিষ্ট্য
ক্রাশ প্রতিরোধের এবং নমনীয়তা, তারের জলরোধী নিশ্চিত করার জন্য নিম্নলিখিত ব্যবস্থা গ্রহণ করা হয়
100% তারের কোর ভর্তি, আলগা টিউব ফিলিং যৌগ
ভাল যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা
উচ্চ শক্তি আলগা টিউব যা হাইড্রোলাইসিস প্রতিরোধী
বিশেষ নল ভরাট যৌগটি ফাইবারের একটি গুরুত্বপূর্ণ সুরক্ষা নিশ্চিত করে
কেন্দ্রীয় শক্তি সদস্য হিসাবে একক ফাইবার রিইনফোর্সড প্লাস্টিক
প্রয়োগ
বায়বীয় স্তরবিন্যাস পদ্ধতির জন্য উপযুক্ত
স্টোরেজ / অপারেটিং তাপমাত্রা: -40 ℃ ~ + 70 ℃
অপটিকাল বৈশিষ্ট্য
| আইটেম |
ইউনিট |
স্পেসিফিকেশন |
| জি 652 ডি |
| মোড ফিল্ড ব্যাস |
1310nm |
উম |
9.2±0.4 |
| 1550nm |
উম |
10.4±0.5 |
| ক্ল্যাডিং ব্যাস |
উম |
124.8±0.7 |
| ক্ল্যাডিং নন-সার্কুলারিটি |
% |
≤0.7 |
| কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি |
উম |
≤0.5 |
| লেপ ব্যাস |
উম |
245±৫ |
| লেপ অ-বৃত্তাকার |
% |
≤6.0 |
| ক্লেডিং-লেপ কেন্দ্রীভূত করার ত্রুটি |
উম |
≤12 |
| তারের কাটাফ ওয়েভেলেন্থ |
এনএম |
acc≤1260 |
| মনোযোগ (সর্বোচ্চ) |
1310nm |
ডিবি / কিমি |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
প্রযুক্তিগত তথ্য
|
স্প্যান: 100 মি
|
110 কেভি এর অধীনে
|
24कोर
|
|
কাঠামোগত
প্যারামিটার
|
কেন্দ্রীয় শক্তি উপাদান: এফআরপি
|
ব্যাস: 1.5 মিমি
|
|
আলগা টিউব (জেলি ভরা)
|
বাইরের ব্যাস: 1.8 মিমি
|
|
অভ্যন্তরীণ শীট পিই
|
বেধ: 0.9 মিমি
|
|
বাইরের চাদর PE
|
বেধ: 1.8 মিমি
|
|
প্রযুক্তিগত
প্যারামিটার
|
তারের বাইরের ব্যাস
|
10.0 মিমি
|
|
তারের ক্রস বিভাগীয় অঞ্চল
|
95.03 মিমি 2
|
|
ফাইবার মডেল
|
G.652D
|
|
তারের ওজন
|
85 কেজি / কিমি
|
|
রেটেড টেনসিল শক্তি (আরটিএস)
|
10 পি
|
|
ন্যূনতম অনুমোদিত টেনশন (এমএটি)
|
4 কেএন
|
|
ইডিএস
|
3.2kn
|
|
ইয়াং এর মডুলাস
|
7.8 ন / মিমি 2
|
|
তাপ বিস্তার সহগ
|
1.810-6 /। সি
|
|
ক্রুসের প্রতিরোধ
|
দীর্ঘমেয়াদী: 1100 এন / 100 মিমি
|
|
স্বল্প মেয়াদী: 2200 এন / 100 মিমি
|
|
অনুমতি বাঁক ব্যাসার্ধ
|
দীর্ঘমেয়াদী (যখন চলছে) 220 মিমি
|
|
স্বল্প মেয়াদী (যখন পাড়ার) 360 মিমি
|
4-144 কোর এডিএসএস ফাইবার অপটিক কেবল
|
ফাইবার
গণনা
|
কাঠামো |
ফাইবারস
প্রতি নল
|
লুজ টিউব
ব্যাস
(মিমি)
|
সিএসএম ব্যাস
/ প্যাড ব্যাস (মিমি)
|
নামমাত্র বেধ
বাইরের জ্যাকেটের (মিমি)
|
কেবল ব্যাস
(মিমি)
|
কেবল
ওজন
(কেজি / কিমি)
|
| ঘ |
1 + 6 |
ঘ |
2.0 ± 0.1 |
২.৩ / ২.৩ |
1.7 |
10.5 ± 0.5 |
81 |
| । |
1 + 6 |
। |
2.0 ± 0.1 |
২.৩ / ২.৩ |
1.7 |
10.5 ± 0.5 |
81 |
| 8 |
1 + 6 |
ঘ |
2.0 ± 0.1 |
২.৩ / ২.৩ |
1.7 |
10.5 ± 0.5 |
82 |
| 12 |
1 + 6 |
। |
2.0 ± 0.1 |
২.৩ / ২.৩ |
1.7 |
10.5 ± 0.5 |
82 |
| 24 |
1 + 6 |
। |
2.0 ± 0.1 |
২.৩ / ২.৩ |
1.7 |
10.5 ± 0.5 |
83 |
| 36 |
1 + 6 |
। |
2.0 ± 0.1 |
২.৩ / ২.৩ |
1.7 |
10.5 ± 0.5 |
84 |
| 48 |
1 + 6 |
12 |
2.2 ± 0.1 |
2.6 / 2.6 |
1.7 |
11.1 ± 0.5 |
93 |
| 72 |
1 + 6 |
12 |
2.2 ± 0.1 |
2.6 / 2.6 |
1.7 |
11.1 ± 0.5 |
95 |
| 96 |
1 + 8 |
12 |
2.2 ± 0.1 |
3.0 / 3.9 |
1.7 |
12.5 ± 0.5 |
122 |
| 144 |
1 + 12 |
12 |
2.2 ± 0.1 |
3.5 / 6.4 |
1.7 |
15.5 ± 0.5 |
185 |
প্যাকেজ বিশদ
রফতানি কাঠের ড্রাম, তারের সাধারণ শিপিংয়ের দৈর্ঘ্য 2km বা 3km হবে।
ক্রেতার প্রয়োজন হলে অন্যান্য দৈর্ঘ্যও উপলব্ধ।
| কেবল টাইপ |
ড্রাম |
| উচ্চতা (মিমি) |
প্রস্থ (মিমি) |
অভ্যন্তরীণ ব্যাস (মিমি) |
দৈর্ঘ্য
(কিমি)
|
ড্রাম টাইপ |
| এডিএসএস -৪ |
900 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস -6 |
900 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-8 |
900 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-12 |
900 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-24 |
900 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-36 |
900 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-48 |
950 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-72 |
950 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-96 |
1000 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
| ADSS-144 |
1200 |
760 |
500 |
ঘ |
প্লাইউড কাঠের ড্রাম |
চিহ্নিত করুন: সাধারণত আমরা কেবল প্যাকেজিংয়ে পরীক্ষার রিপোর্টটি সংযুক্ত করি তবে আপনার অনুরোধটিও উপলব্ধ।
উদাহরণ স্বরূপ:
উ। কমপ্যানির নাম
বিগ্রস / নেট ওজন
সি ফাইবার প্রকার
ডি কেবেল দৈর্ঘ্য
