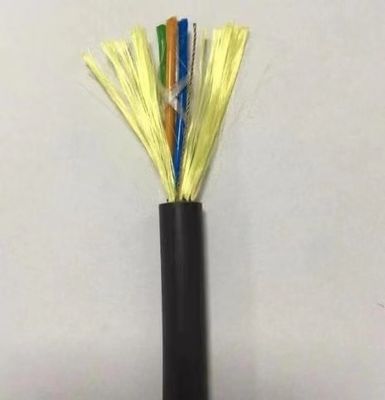

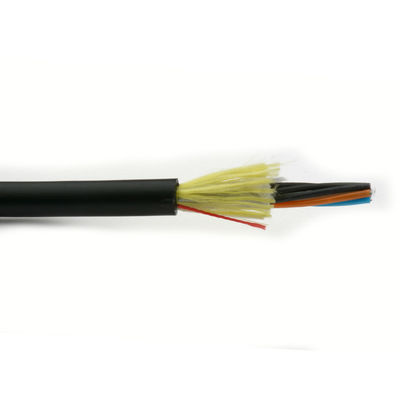

সমস্ত ডাইইলেকট্রিক ADSS ফাইবার কেবল স্প্যান 100M সহ PE জ্যাকেট স্ব-সমর্থক এরিয়াল কেবল
পণ্যের বর্ণনা

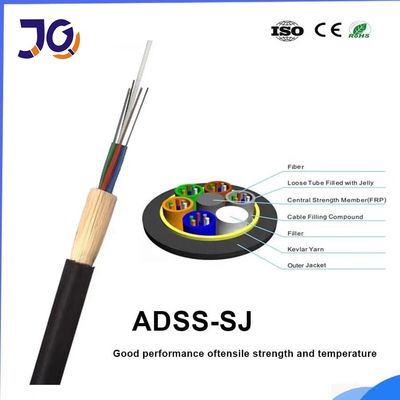

ADSS কেবলটি অ-ধাতব উপাদান দিয়ে তৈরি এবং এরিয়াল পাওয়ার ট্রান্সমিশন লাইনের সাথে স্ব-সমর্থক।উত্তেজনা প্রতিরোধের উপাদান হল উচ্চ স্থিতিস্থাপকতা মডিউল সহ অ্যারামিড সুতা।এবং অপ্টিমাইজিং স্ট্রাকচার তারের ওজন এবং এর যান্ত্রিক এবং ভৌত বৈশিষ্ট্য যথাযথভাবে স্থাপন করতে পারে এবং টাওয়ারের লোড কমিয়ে দিতে পারে।আলগা টিউব নির্মাণ, টিউব জেলি ভরা, উপাদান (টিউব এবং ফিলার রড) এবং জল ব্লকিং সুতা অ-ধাতুর কেন্দ্রীয় শক্তি সদস্যের চারপাশে বিছানো, পলিয়েস্টার সুতা তারের কোর বাঁধতে ব্যবহৃত হয়, জল ব্লকিং টেপ দ্রাঘিমাভাবে তারের কোরের চারপাশে মোড়ানো, থানারমিড সুতা। চাঙ্গা এবং PE বাইরের চাদর.
বৈশিষ্ট্য
সর্বোত্তম তারের গঠন, উচ্চ ফাইবার ঘনত্ব।
সঠিক ফাইবার দৈর্ঘ্যের ভারসাম্য, স্থিতিশীল কর্মক্ষমতা নিশ্চিত করুন।
জল ব্লকিং, কম কার্বন এবং পরিবেশ বান্ধব জন্য তারের কোরে কোন জেল নেই।
খাপ মধ্যে গঠন উদ্ভাবন, ফুঁ কর্মক্ষমতা বৃদ্ধি.
কর্মক্ষমতা জন্য প্রমাণিত আলগা নল নকশা
ছোট ব্যাস, লাইটওয়েট এবং কম ঘর্ষণ খাপ নকশা
চমৎকার ফুঁ দৈর্ঘ্য এবং দ্রুত, নিরাপদ এবং সাশ্রয়ী ইনস্টলেশন
চমৎকার জল ব্লকিং কর্মক্ষমতা এবং সহজ হ্যান্ডলিং জন্য Drycore নকশা
SZ স্ট্র্যান্ডিং ডিজাইন সহজ মধ্য-স্প্যান অ্যাক্সেসের অনুমতি দেয় এবং ইনস্টলেশন এবং পরিবেশগত কঠোরতা থেকে ফাইবারগুলিকে বিচ্ছিন্ন করে
প্রয়োজনে সহজ ইনস্টলেশন এবং অপসারণ
নমুনা
আবেদন
এরিয়াল লেইং পদ্ধতির জন্য উপযুক্ত
স্টোরেজ / অপারেটিং তাপমাত্রা: -40℃~+70℃
অপটিক্যাল বৈশিষ্ট্য
| আইটেম |
ইউনিট |
স্পেসিফিকেশন |
| G652D |
| মোড ক্ষেত্র ব্যাস |
1310nm |
উম |
9.2±0.4 |
| 1550nm |
উম |
10.4±0.5 |
| ক্ল্যাডিং ব্যাস |
উম |
124.8±0.7 |
| ক্ল্যাডিং নন সার্কুলারিটি |
% |
≤0.7 |
| কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি |
উম |
≤0.5 |
| আবরণ ব্যাস |
উম |
245±5 |
| আবরণ অ বৃত্তাকার |
% |
≤6.0 |
| ক্ল্যাডিং-লেপ ঘনত্বের ত্রুটি |
উম |
≤12 |
| তারের কাটঅফ তরঙ্গদৈর্ঘ্য |
nm |
acc≤1260 |
| মনোযোগ (সর্বোচ্চ) |
1310nm |
dB/কিমি |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
প্রযুক্তিগত তথ্য
|
স্প্যান: 100 মি
|
110kv এর নিচে
|
48 কোর
|
|
কাঠামোগত
প্যারামিটার
|
কেন্দ্রীয় শক্তি উপাদান: FRP
|
ব্যাস: 1.5 মিমি
|
|
আলগা টিউব (জেলি ভরা)
|
বাইরের ব্যাস: 1.8 মিমি
|
|
ভিতরের খাপ PE
|
বেধ: 0.9 মিমি
|
|
বাইরের খাপ PE
|
বেধ: 1.8 মিমি
|
|
প্রযুক্তিগত
প্যারামিটার
|
তারের বাইরের ব্যাস
|
10.0 মিমি
|
|
তারের ক্রস-বিভাগীয় এলাকা
|
95.03 mm2
|
|
ফাইবার মডেল
|
G.652D
|
|
তারের ওজন
|
85 কেজি/কিমি
|
|
রেটেড প্রসার্য শক্তি (RTS)
|
10 কে.এন
|
|
সর্বনিম্ন অনুমোদিত টেনশন (MAT)
|
4kn
|
|
ইডিএস
|
3.2kn
|
|
ইয়ং এর মডুলাস
|
7.8 kn/mm2
|
|
তাপ বিস্তার সহগ
|
1.810-6/°সে
|
|
ক্রুস প্রতিরোধ
|
দীর্ঘমেয়াদী: 1100 n/100 মিমি
|
|
স্বল্পমেয়াদী: 2200 n/100 মিমি
|
|
অনুমতি বাঁক ব্যাসার্ধ
|
দীর্ঘমেয়াদী (চলমান অবস্থায়) 220 মিমি
|
|
স্বল্পমেয়াদী (বিছানোর সময়) 360 মিমি
|
4-144 কোর ADSS ফাইবার অপটিক কেবল
|
ফাইবার
গণনা
|
গঠন |
তন্তু
প্রতি টিউব
|
আলগা টিউব
ব্যাস
(মিমি)
|
CSM ব্যাস
/প্যাড ব্যাস(মিমি)
|
নামমাত্র বেধ
বাইরের জ্যাকেট (মিমি)
|
তারের ব্যাস
(মিমি)
|
তারের
ওজন
(কেজি/কিমি)
|
| 4 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
93 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
95 |
| 96 |
1+8 |
12 |
2.2±0.1 |
3.0/3.9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1.7 |
15.5±0.5 |
185 |
প্যাকেজ বিস্তারিত
কাঠের ড্রাম রপ্তানি করুন, তারের সাধারণ শিপিং দৈর্ঘ্য হবে 2 কিমি বা 3 কিমি।
ক্রেতার প্রয়োজন হলে অন্যান্য দৈর্ঘ্যও উপলব্ধ।
মার্ক:সাধারণত আমরা প্যাকেজিংয়ে শুধুমাত্র পরীক্ষার রিপোর্ট সংযুক্ত করি, কিন্তু আপনার অনুরোধও উপলব্ধ।
উদাহরণ স্বরূপ:
A. কোম্পানির নাম
B. মোট/নিট ওজন
C. ফাইবার টাইপ
D.Cable দৈর্ঘ্য
FAQ
1. আপনি কি কোম্পানি বা প্রস্তুতকারকের ব্যবসা করছেন?
আমরা 10 বছরের অভিজ্ঞতার সাথে প্রস্তুতকারক, আমরা গবেষণা, উন্নয়ন এবং উত্পাদনে বিশেষায়িত
ফাইবার অপটিক কেবল, ড্রপ কেবল এবং পাথ কর্ড ect এর জন্য।আমাদের কারখানা গুয়াংজু শহরে, আমাদের দেখার জন্য স্বাগতম!
2.মান সম্পর্কে?
উত্পাদন শেষ হলে আমরা প্রতিটি ফাইবার পরীক্ষা করার আগে বিতরণ করব।
মূল্য নিশ্চিত করার পরে, আপনি বিনামূল্যে প্রয়োজন করতে পারেন আমাদের মান পরীক্ষা করার জন্য নমুনা।
3. আপনি ছোট অর্ডার গ্রহণ করতে পারেন?
হ্যাঁ, ছোট অর্ডার পাওয়া যায়।আমরা আমাদের গ্রাহকদের নতুন প্রকল্প সমর্থন করি, কারণ আমরা জানি ব্যবসা সবসময় ছোট অর্ডার থেকে হয়।
4. আপনার প্রসবের সময় কি?
সাধারণত প্রায় 3-7 দিনের কার্যদিবস, এটি প্রধানত অর্ডার পরিমাণের উপর নির্ভর করে।
তবে দয়া করে নিশ্চিত হন যে আমরা আপনার অর্থপ্রদানের পরে যত তাড়াতাড়ি সম্ভব আপনার পণ্যগুলি ব্যবস্থা করব।
5. আপনি OEM পরিষেবা গ্রহণ করতে পারেন?
হ্যাঁ, আমরা OEM পরিষেবাকে স্বাগত জানাই।আমরা পণ্যে আপনার লোগো প্রিন্ট করতে পারি।আপনার কাছ থেকে কোন ধারণা পাওয়া যায়.
