ব্যক্তি যোগাযোগ : Philip
ফোন নম্বর : +8613422342788
হোয়াটসঅ্যাপ : +8613422342788
| ন্যূনতম চাহিদার পরিমাণ : | 1 কিমি | প্যাকেজিং বিবরণ : | কাঠের ড্রাম |
|---|---|---|---|
| ডেলিভারি সময় : | 5-8 কাজের দিন | পরিশোধের শর্ত : | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা : | প্রতি মাসে 4500KM |
| উৎপত্তি স্থল: | গুয়াংজু | পরিচিতিমুলক নাম: | JQ/OEM |
|---|---|---|---|
| সাক্ষ্যদান: | ISO9001 ROHS CE-EMC FCC SDOC | মডেল নম্বার: | ADSS |
|
বিস্তারিত তথ্য |
|||
| ফাইবার প্রকার: | অনুরোধ হিসাবে YOFC বা Fiberhome | ফাইবার গণনা: | 4 -144 কোর |
|---|---|---|---|
| রঙ: | কালো | দৈর্ঘ্য: | 2 কিমি বা কাস্টমাইজড দৈর্ঘ্য |
| জ্যাকেট উপাদান: | PE বা AT | নাম: | ADSS অপটিক্যাল ফাইবার কেবল |
| শক্তি সদস্য: | FRP কেন্দ্রীয় শক্তি সদস্য | অপারেটিং তাপমাত্রা: | -40 ~ +60 সে |
| স্প্যান: | 100/200/300/400 মি | স্থাপন: | বায়বীয় |
| শক্তি সদস্য: | এফআরপি | ||
| লক্ষণীয় করা: | ডাবল জ্যাকেট ADSS ফাইবার অপটিক কেবল,ওভারহেড ADSS ফাইবার অপটিক কেবল,ওভারহেড সমস্ত অস্তরক অপটিক্যাল কেবল |
||
পণ্যের বর্ণনা

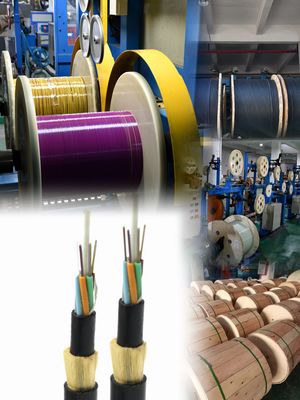

সমস্ত ডাইলেকট্রিক ওভারহেড ডাবল জ্যাকেট ADSS কেলভার সুতা ফাইবার অপটিক কেবল
বর্ণনা

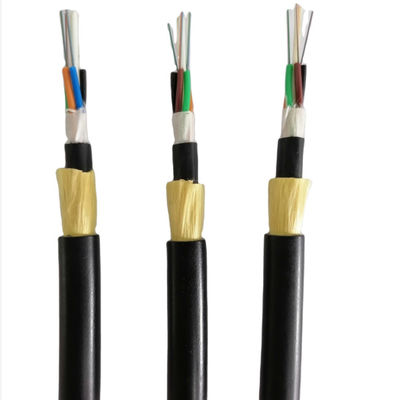

ADSS তারের আলগা টিউব আটকে আছে.ফাইবার, 250μm, উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা টিউবের মধ্যে অবস্থান করে।টিউবগুলি একটি জল-প্রতিরোধী ভরাট যৌগ দিয়ে ভরা হয়।টিউবগুলি (এবং ফিলারগুলি) একটি এফআরপি (ফাইবার রিইনফোর্সড প্লাস্টিক) এর চারপাশে একটি নন-মেটালিক কেন্দ্রীয় শক্তি সদস্য হিসাবে একটি কমপ্যাক্ট এবং বৃত্তাকার কেবল কোরে আটকে থাকে।তারের কোর ভর্তি যৌগ দিয়ে ভরা হয় পরে.এটি পাতলা PE (পলিথিন) ভিতরের খাপ দিয়ে আবৃত।স্ট্রেনড মেম্বার হিসাবে ভিতরের খাপের উপর আরামেড সুতার স্ট্রেন্ডেড স্তর প্রয়োগ করার পরে, তারেরটি PE বা AT (অ্যান্টি-ট্র্যাকিং) বাইরের আবরণ দিয়ে সম্পূর্ণ করা হয়।
বৈশিষ্ট্য
ক্রাশ প্রতিরোধ এবং নমনীয়তা, তারের জলরোধী নিশ্চিত করতে নিম্নলিখিত ব্যবস্থা নেওয়া হয়
100% তারের কোর ফিলিং, লুজ টিউব ফিলিং যৌগ
ভাল যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা
হাইড্রোলাইসিস প্রতিরোধী উচ্চ শক্তি আলগা টিউব
বিশেষ টিউব ফিলিং যৌগ ফাইবারের একটি গুরুত্বপূর্ণ সুরক্ষা নিশ্চিত করে
কেন্দ্রীয় শক্তি সদস্য হিসাবে একক ফাইবার রিইনফোর্সড প্লাস্টিক
আবেদন
এরিয়াল লেইং পদ্ধতির জন্য উপযুক্ত
স্টোরেজ / অপারেটিং তাপমাত্রা: -40℃~+70℃
অপটিক্যাল বৈশিষ্ট্য
| আইটেম | ইউনিট | স্পেসিফিকেশন | |
| G652D | |||
| মোড ক্ষেত্র ব্যাস | 1310nm | উম | 9.2±0.4 |
| 1550nm | উম | 10.4±0.5 | |
| ক্ল্যাডিং ব্যাস | উম | 124.8±0.7 | |
| ক্ল্যাডিং নন সার্কুলারিটি | % | ≤0.7 | |
| কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি | উম | ≤0.5 | |
| আবরণ ব্যাস | উম | 245±5 | |
| আবরণ অ বৃত্তাকার | % | ≤6.0 | |
| ক্ল্যাডিং-লেপ ঘনত্বের ত্রুটি | উম | ≤12 | |
| তারের কাটঅফ তরঙ্গদৈর্ঘ্য | nm | acc≤1260 | |
| মনোযোগ (সর্বোচ্চ) | 1310nm | dB/কিমি | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
প্রযুক্তিগত তথ্য
|
স্প্যান: 100 মি |
110kv এর নিচে |
24 কোর |
|
কাঠামোগত প্যারামিটার |
কেন্দ্রীয় শক্তি উপাদান: FRP |
ব্যাস: 1.5 মিমি |
|
আলগা টিউব (জেলি ভরা) |
বাইরের ব্যাস: 1.8 মিমি |
|
|
ভিতরের খাপ PE |
বেধ: 0.9 মিমি |
|
|
বাইরের খাপ PE |
বেধ: 1.8 মিমি |
|
|
প্রযুক্তিগত প্যারামিটার |
তারের বাইরের ব্যাস |
10.0 মিমি |
|
তারের ক্রস-বিভাগীয় এলাকা |
95.03 mm2 |
|
|
ফাইবার মডেল |
G.652D |
|
|
তারের ওজন |
85 কেজি/কিমি |
|
|
রেটেড প্রসার্য শক্তি (RTS) |
10 কে.এন |
|
|
সর্বনিম্ন অনুমোদিত টেনশন (MAT) |
4kn |
|
|
ইডিএস |
3.2kn |
|
|
ইয়ং এর মডুলাস |
7.8 kn/mm2 |
|
|
তাপ বিস্তার সহগ |
1.810-6/°সে |
|
|
ক্রুস প্রতিরোধ |
দীর্ঘমেয়াদী: 1100 n/100 মিমি |
|
|
স্বল্পমেয়াদী: 2200 n/100 মিমি |
||
|
অনুমতি বাঁক ব্যাসার্ধ |
দীর্ঘমেয়াদী (চলমান অবস্থায়) 220 মিমি |
|
|
স্বল্পমেয়াদী (বিছানোর সময়) 360 মিমি |
4-144 কোর ADSS ফাইবার অপটিক কেবল
|
ফাইবার গণনা |
গঠন |
তন্তু প্রতি টিউব |
আলগা টিউব ব্যাস (মিমি) |
CSM ব্যাস /প্যাড ব্যাস(মিমি) |
নামমাত্র বেধ বাইরের জ্যাকেট (মিমি) |
তারের ব্যাস (মিমি) |
তারের ওজন (কেজি/কিমি) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
প্যাকেজ বিস্তারিত
