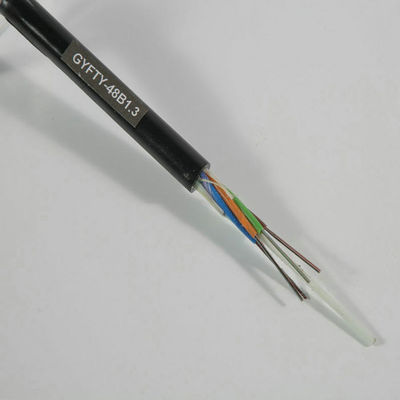

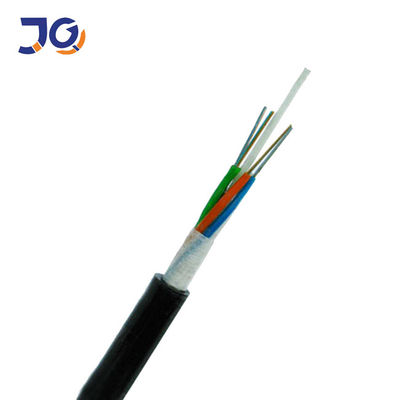

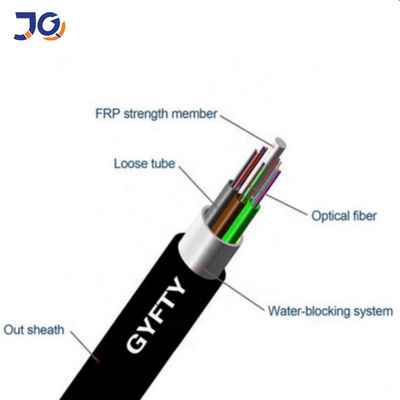

ভরাট যৌগ।একটি ফাইবার রিইনফোর্সড প্লাস্টিক (FRP) একটি অ ধাতব শক্তি সদস্য হিসাবে মূল কেন্দ্রে অবস্থান করে।টিউব (এবংফিলার) শক্তি সদস্যের চারপাশে একটি কম্প্যাক্ট এবং বৃত্তাকার কোরে আটকে থাকে।তারের কোর ভরাট ভরাট করা হয় পরে
যৌগ জল প্রবেশ থেকে রক্ষা করার জন্য, তারের একটি PE খাপ সঙ্গে সম্পন্ন করা হয়.
|
ফাইবার গণনা |
গঠন |
নল প্রতি ফাইবার |
আলগা টিউব ব্যাস (মিমি) |
সিএসএম ব্যাস/প্যাড ব্যাস (মিমি) |
বাইরের জ্যাকেটের নামমাত্র পুরুত্ব (মিমি) |
তারের ব্যাস/উচ্চতা (মিমি) |
তারের ওজন (কেজি/কিমি) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1.6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| আইটেম | ইউনিট | স্পেসিফিকেশন | |
| ফাইবার টাইপ | G.652D | ||
|
মোড ক্ষেত্রের ব্যাস |
1310nm | মিমি | 9.2±0.4 |
| 1550nm | মিমি | 10.4±0.8 | |
| ক্ল্যাডিং ব্যাস | মিমি | 125.0±1 | |
| ক্ল্যাডিং অ বৃত্তাকারতা | % | £1.0 | |
| কোর/ক্ল্যাডিং ঘনত্বের ত্রুটি | মিমি | £0.5 | |
| আবরণ ব্যাস | মিমি | 245±5 | |
| আবরণ অ বৃত্তাকার | % | £6.0 | |
| আবরণ/ক্ল্যাডিং ঘনত্বের ত্রুটি | মিমি | £12.0 | |
| তারের কাটা বন্ধ তরঙ্গদৈর্ঘ্য | nm | £1260 | |
|
মনোযোগ সহগ |
1310nm | dB/কিমি | £0.36 |
| 1550nm | dB/কিমি | £0.22 | |
| প্রুফ স্ট্রেস লেভেল | kpsi | ≥100 | |
তাপমাত্রা সীমা
| অপারেটিং তাপমাত্রা বিন্যাস | -40℃ থেকে +60℃ |
| সঞ্চয়স্থান / পরিবহন তাপমাত্রা পরিসীমা | -50℃ থেকে +70℃ |
| ইনস্টলেশন তাপমাত্রা পরিসীমা | -30℃ থেকে +50℃ |
আবেদন:
দূর-দূরত্বের টেলিকম, উচ্চ-ভোল্টেজ এলাকায় LAN বা টেলিকম নেটওয়ার্কে অ্যাক্সেস
বিশেষ করে পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য।অত্যধিক বজ্র এলাকা এবং উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ।
সুবিধাদি:
কম বিচ্ছুরণ এবং ক্ষয়
সঠিক নকশা, ফাইবারের অতিরিক্ত দৈর্ঘ্যের জন্য সুনির্দিষ্ট নিয়ন্ত্রণ এবং স্বতন্ত্র স্ট্র্যান্ডিং প্রক্রিয়া কেবলটি চমৎকার যান্ত্রিক এবং রেন্ডার করে
পরিবেশগত বৈশিষ্ট্য।
অ্যান্টি-ইলেক্ট্রোম্যাগনেটিজম ক্ষমতা।
ছোট তারের ব্যাস, হালকা তারের ওজন, সহজেই ইনস্টল করা যায়।
মোড়ক

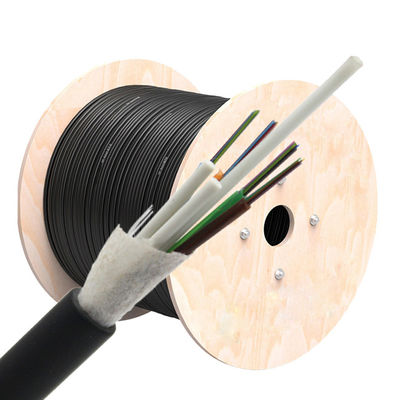

তারের প্রতিটি একক দৈর্ঘ্য দীর্ঘ দূরত্বের চালানের জন্য উপযুক্ত ফিউমিগেটেড কাঠের ড্রামে রিলিড করা হবে।
প্লাস্টিকের বাফার শীট দ্বারা আবৃত.
শক্ত কাঠের ব্যাটেন দ্বারা সিল করা।
তারের ভিতরের প্রান্তের কমপক্ষে 1 মিটার পরীক্ষার জন্য সংরক্ষিত থাকবে।
