কারখানার মূল্য আউটডোর ADSS লুজ টিউব FRP 12 24 48 72 96 144 কোর একক মোড ফাইবার কেবল
ADSS বর্ণনা
অল-ডাইলেট্রিক সেলফ-সাপোর্টিং অপটিক্যাল ক্যাবল (ADSS) হল এক ধরনের নন-মেটালিক অপটিক্যাল ক্যাবল যা সমস্ত মাঝারি উপাদানের সমন্বয়ে গঠিত, এতে প্রয়োজনীয়
সমর্থন সিস্টেম নিজেই, এবং সরাসরি পাওয়ার টাওয়ারে ঝুলানো যেতে পারে।এটি প্রধানত ওভারহেড হাই-ভোল্টেজ ট্রান্সমিশন সিস্টেমের যোগাযোগ রুটের জন্য ব্যবহৃত হয়,
এবং বাজ-প্রবণ এলাকা, বড় স্প্যান এবং অন্যান্য ওভারহেড পাড়ার পরিবেশের যোগাযোগ লাইনের জন্যও ব্যবহার করা যেতে পারে। স্ব-সমর্থন তারের বোঝায়।
স্ব-শক্তিশালী সদস্যরা ওজন এবং বাহ্যিক লোড সহ্য করতে পারে।
বৈশিষ্ট্য
· পাওয়ার বন্ধ না করে ইনস্টল করা যেতে পারে
· চমৎকার AT কর্মক্ষমতা, AT শীথের অপারেটিং পয়েন্টে সর্বাধিক প্রবর্তক 25kV পৌঁছাতে পারে
হালকা ওজন এবং ছোট ব্যাস বরফ এবং বাতাসের কারণে সৃষ্ট লোড এবং টাওয়ারের লোড হ্রাস করে
এবং ব্যাকপ্রপস
· বড় স্প্যানের দৈর্ঘ্য এবং বৃহত্তম স্প্যানটি 1000 মিটারের বেশি
· প্রসার্য শক্তি এবং তাপমাত্রা ভাল কর্মক্ষমতা
· ডিজাইনের জীবনকাল 30 বছর
·আবেদন
ADSS তারের ডিজাইন করার সময় ওভারহেড পাওয়ার লাইনের প্রকৃত অবস্থা সম্পূর্ণ বিবেচনায় নেওয়া হয়।110kV এর নিচে ওভারহেড পাওয়ার লাইনের জন্য,
PE বাইরের খাপ প্রয়োগ করা হয়.110kV এর সমান বা তার বেশি পাওয়ার লাইনের জন্য, AT বাইরের খাপ প্রয়োগ করা হয়।aramid পরিমাণ এবং stranding এর উত্সর্গীকৃত নকশা
প্রক্রিয়াটি বিভিন্ন স্প্যানের চাহিদা পূরণ করতে পারে।
·মান
ADSS তারের মান IEEE P 1222 এর সাথে IEC 60794-1 মেনে চলে।
স্ট্রাকচার এবং টেকনিক্যাল স্পেসিফিকেশন
1.ADSS একক জ্যাকেট
| ফাইবার গণনা |
গঠন |
নল প্রতি ফাইবার |
নল ব্যাস ক্ষতি
(এমএম)
|
FRP/প্যাড ব্যাস (মিমি) |
বাইরের জ্যাকেটের বেধ (মিমি) |
রেফ.বাইরের
ব্যাস
(মিমি) |
রেফ.ওজন
(কেজি/কিমি) |
| পিই জ্যাকেট |
AT জ্যাকেট |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7 |
৯.৮ |
82 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7 |
৯.৮ |
82 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7 |
৯.৮ |
82 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7 |
৯.৮ |
82 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7 |
৯.৮ |
86 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7 |
10.2 |
৮৯ |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7 |
10.6 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7 |
15.2 |
176 |
189 |
টিপস: উপরের টেবিলের সমস্ত স্পেসিফিকেশন আনুমানিক ডেটা, আরও বিস্তারিত স্পেসিফিকেশনের জন্য,
pls আমাদের বিক্রয়কারীদের সাথে যোগাযোগ করুন.
2. ADSS ডবল জ্যাকেট
| ফাইবার গণনা |
গঠন |
নল প্রতি ফাইবার |
নল ব্যাস ক্ষতি
(এমএম)
|
FRP/প্যাড ব্যাস (মিমি) |
বাইরের জ্যাকেটের বেধ (মিমি) |
রেফ.বাইরের
ব্যাস
(মিমি) |
রেফ.ওজন
(কেজি/কিমি) |
| পিই জ্যাকেট |
AT জ্যাকেট |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
টিপস: উপরের টেবিলের সমস্ত স্পেসিফিকেশন আনুমানিক ডেটা, আরও বিস্তারিত স্পেসিফিকেশনের জন্য,
pls আমাদের বিক্রয়কারীদের সাথে যোগাযোগ করুন.
|
ফাইবার টাইপ
|
মনোযোগ
(+20℃)
|
ব্যান্ডউইথ
|
অপটিক্যাল তারের কাটা বন্ধ তরঙ্গদৈর্ঘ্য
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| জি.652 |
--- |
--- |
≤0.36dB/কিমি |
≤0.22dB/কিমি |
--- |
--- |
≤1260nm |
| জি.655 |
--- |
--- |
≤0.40dB/কিমি |
≤0.23dB/কিমি |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/কিমি |
≤1.2dB/কিমি |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/কিমি |
≤1.2dB/কিমি |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
বিস্তারিত ছবি দেখায়
একক জ্যাকেট ADSS ফাইবার কেবল
ডবল জ্যাকেট ADSS ফাইবার অপটিক কেবল

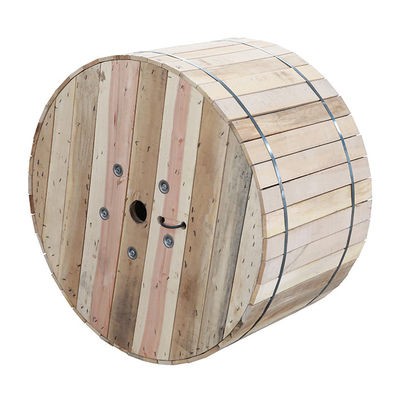

মোড়ক:
1. আপনি কি সরাসরি কারখানা?
একটি পেশাদার কেবল প্রস্তুতকারক হিসাবে, ফাইবার অপটিক কেবল, এমপিও ব্রেকআউট কেবল, ফাইবার অপটিক প্যাচ কর্ডে বিশেষ।
আমাদের পণ্য প্রধানত ইউরোপ, দক্ষিণ আমেরিকা, এবং কিছু অন্যান্য দেশ এবং এলাকায় রপ্তানি করা হয়.
2. আপনার প্রধান পণ্য কি?
আউটডোর ফাইবার অপটিক ক্যাবল ইনডোর ফাইবার অপটিক ক্যাবল FTTH ড্রপ ক্যাবল ADSS
ইনডোর সাঁজোয়া প্যাচ কর্ড ফাইবার কেবল অপটিক্যাল প্যাচ কর্ড Sc LC FC ST MTP MPO অপটিক্যাল প্যাচ কর্ড
3. পণ্য মানের গ্যারান্টি সময়কাল?
ফাইবার অপটিক তারের জন্য 20 বছরের গ্যারান্টি
4. আপনি কাঁচামাল জন্য শংসাপত্র আছে?
আমরা যোগ্য ISO9001 ROHS কাঁচামাল সরবরাহকারীদের সাথে দীর্ঘমেয়াদী সম্পর্ক সহযোগিতা তৈরি করি
