বাড়ি /পণ্য/চিত্র 8 ফাইবার অপটিক কেবল/চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন

চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন

1 কিমি
MOQ
চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
ফাইবার ব্যাস: ৯/১২৫ μm
নমন ব্যাসার্ধ: 20D
জ্যাকেট: UV PE
ক্ল্যাডিং ব্যাস: 125.0±0.1
জল প্রতিরোধ ব্যবস্থা: ভরাট যৌগ
তারের ব্যবহার: আউটডোর
বাইরের ব্যাসার্ধ: 7.0 মিমি-9.0 মিমি
আত্ম সমর্থন: আটকে থাকা ইস্পাত তার/ইস্পাত তার
শক্তি সদস্য: আরমিড সুতা
বিশেষভাবে তুলে ধরা:

9.0 মিমি চিত্র 8 ফাইবার অপটিক ক্যাবল

,

স্বয়ংসমর্থিত ফাইবার অপটিক ক্যাবল
মৌলিক তথ্য
উৎপত্তি স্থল: গুয়াংজু চীন
পরিচিতিমুলক নাম: JQ
সাক্ষ্যদান: ISO9001
মডেল নম্বার: Gytc8y/gytc8a
প্রদান
পণ্যের বর্ণনা

4 কোর 6 কোর 12 কোর চিত্র 8 ইস্পাত তারের সঙ্গে ফাইবার অপটিক্যাল ক্যাবল মিনি চিত্র 8 ক্যাবল Gyxtc8y Gyxtc8a

পণ্যের বর্ণনা

চিত্র ৮ ফাইবার অপটিক ক্যাবল
  • স্বনির্ভরশীল:চিত্র ৮ ফাইবার অপটিক ক্যাবলটি স্ব-সমর্থন করার জন্য ডিজাইন করা হয়েছে, অতিরিক্ত হার্ডওয়্যার বা কাঠামোর প্রয়োজন দূর করে।
  • স্টীল ওয়্যার:তারেরটি স্টিলের তারের সাথে শক্তিশালী করা হয়, যা উচ্চ শক্তি এবং বায়ু ইনস্টলেশনের জন্য সমর্থন প্রদান করে।
  • ইউভি পিই জ্যাকেট:তারেরটি ইউভি পিই উপাদান দিয়ে আবৃত, যা কঠোর আবহাওয়া এবং ইউভি বিকিরণের বিরুদ্ধে চমৎকার সুরক্ষা প্রদান করে।
  • অ্যালুমিনিয়াম টেপ/স্টিলের টেপ বর্মযুক্তঃতারেরটি অ্যালুমিনিয়াম টেপ বা ইস্পাত টেপ দিয়ে বর্মযুক্ত, যা রোডার্স, আর্দ্রতা এবং অন্যান্য বাহ্যিক কারণগুলির বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে।

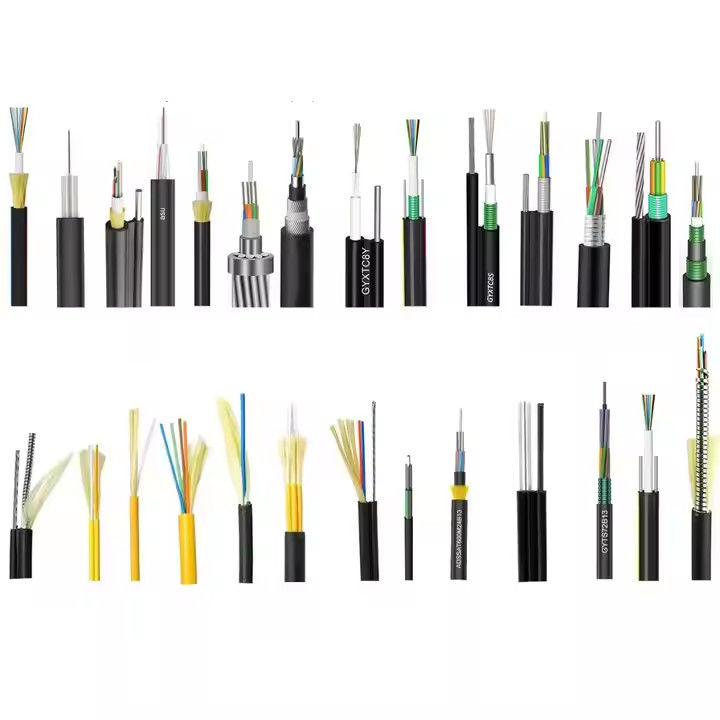

চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন 0

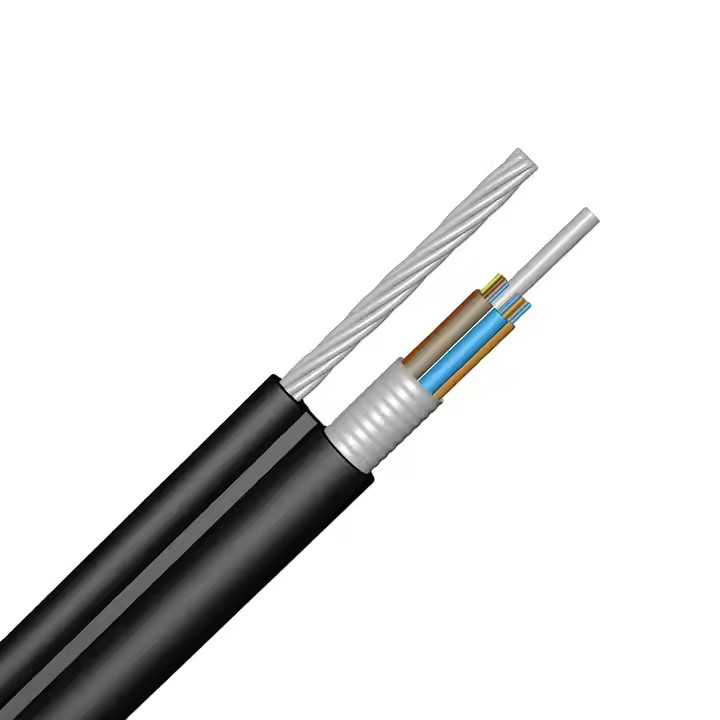

চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন 1

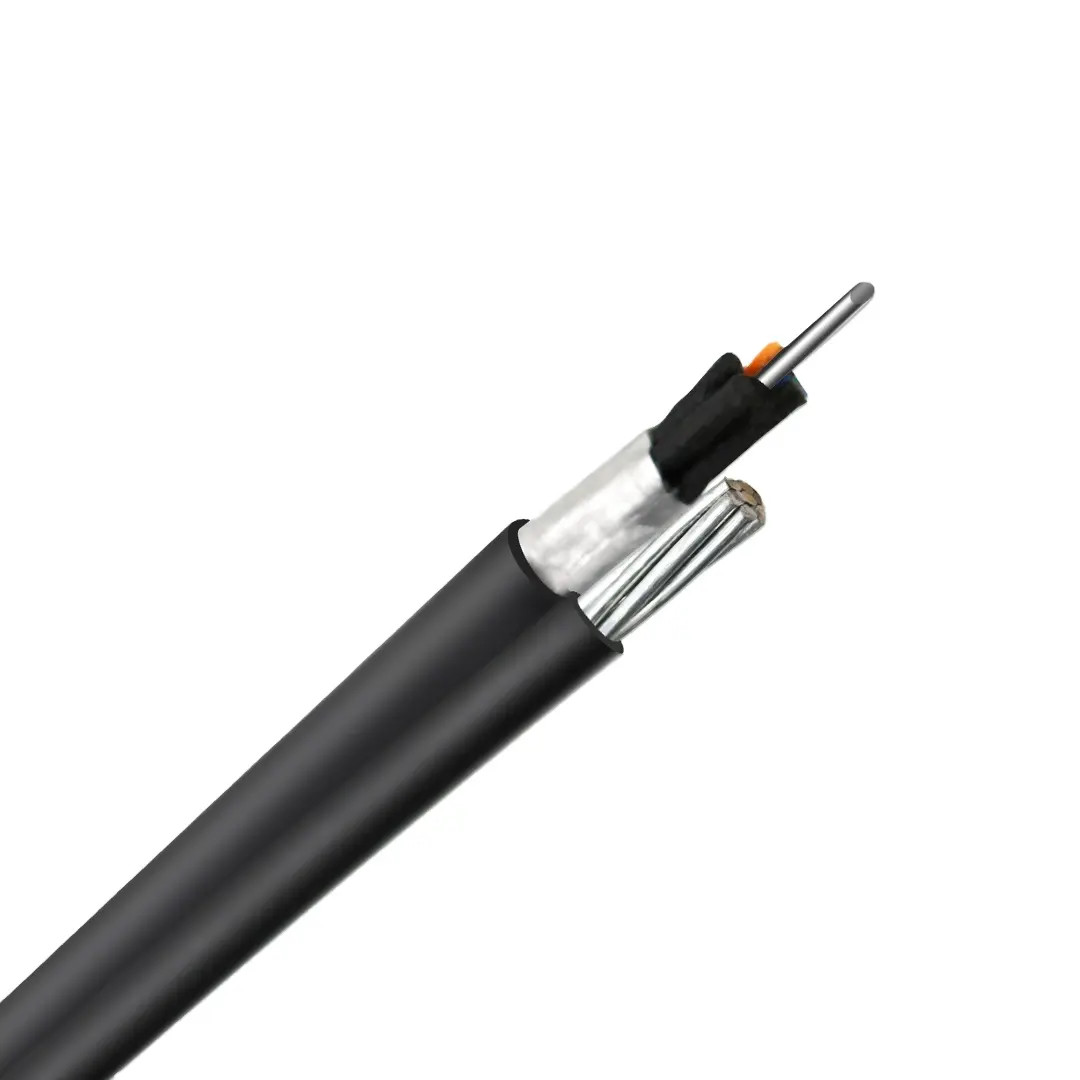

চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন 2



তারের কাঠামো এবং পরামিতি
ফাইবার
সংখ্যা
গ্যালভানাইজড স্টিলের তার
ব্যাসার্ধ
স্লিপ
টিউব
গহ্বরের বেধ
(নামমাত্র*)
সংযুক্ত করুন
মাত্রা
ক্যাবলের মাত্রা
W*H
(নামমাত্র**)
ওজন
(প্রায়)
মিমি
মিমি
মিমি
মিমি
মিমি
কেজি/কিমি
6
1.6
2.5
1.5
1.৫*১5
6.৮*১১5
70
12
1.6
3
1.5
1.৫*১5
7.৪*১২0
77



* শিরোনাম গহ্বরের বেধ ± 0.2 মিমি সহনশীলতা থাকতে পারে।
** নামমাত্র ক্যাবলের মাত্রা ±0.5 মিমি হতে পারে।

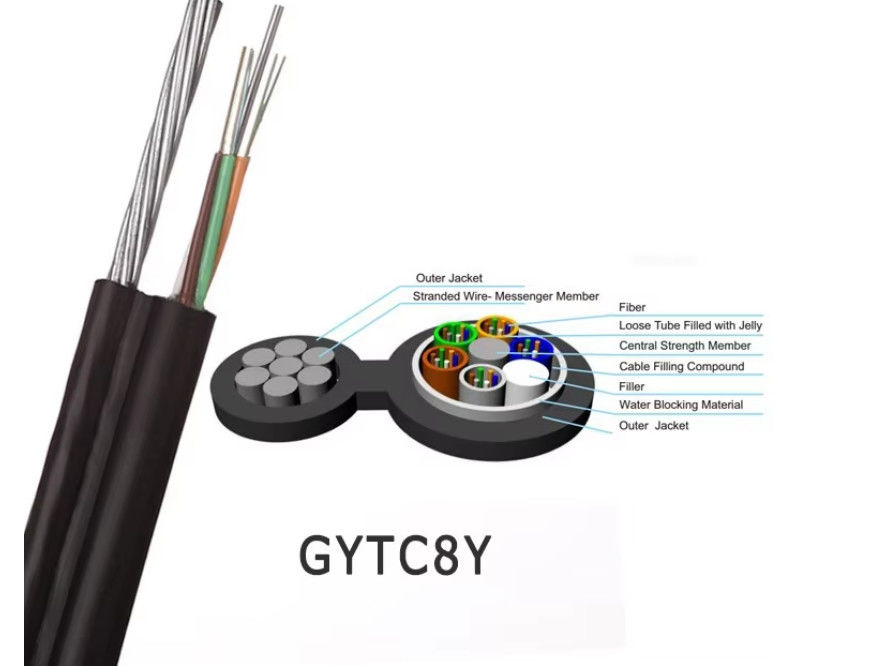

 চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন 3



অপটিক্যাল ফাইবারের পারফরম্যান্স
ক্যাবলযুক্ত অপটিক্যাল ফাইবারের পারফরম্যান্স (ITU-T Rec. G.652D)

ক্যাবলের ধরন
ফাইবার গণনা
সর্বাধিক. টিউব মধ্যে ফাইবার
ক্যাবল ওজন কেজি/কেমি
ক্যাবল ব্যাসার্ধ ((মিমি)
টেনশন শক্তি দীর্ঘ/স্বল্পমেয়াদী N
ক্ষয় প্রতিরোধের দীর্ঘ/স্বল্পমেয়াদী N/100MM
GYXTC8S 2~8
২ থেকে ৮
8
117
8.১*১৬9
২০০০/৬০০০
৩০০/১০০০
GYXTC8S 10~12
১০-১২
12
121
8.৩*১৭0
২০০০/৬০০০
৩০০/১০০০
S/N
পয়েন্ট
পরীক্ষার পদ্ধতি
অনুমোদনের শর্ত
1
টান শক্তি IEC 794-1-E1
_লোডঃ ৫.০ কেএন _লোডের অধীনে তারের দৈর্ঘ্যঃ ৫০ মিটার
- লোড সময়ঃ 1 মিনিট
- ক্ষতির পরিবর্তন £ 0.1 ডিবি @1550 nm
- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.
2
ক্রাশ টেস্ট
আইইসি ৭৯৪-১-ই৩
- লোডঃ 1.0KN/100mm
- লোড সময়ঃ ≥1 মিনিট।
- ক্ষতির পরিবর্তন £ 0.1 ডিবি @1550 nm
'- ফাইবার বিরতি নেই এবং sheath ক্ষতি নেই.
3
প্রভাব প্রতিরোধের
আইইসি ৭৯৪-১-ই৪
- প্রভাব পয়েন্টঃ 3
-প্রতি পয়েন্টের সময়ঃ 1
- ধাক্কা শক্তিঃ 4.5 এনএম
- হ্যামার হেডের ব্যাসার্ধ: ১২.৫ মিমি
- ক্ষতির পরিবর্তন £ 0.1 ডিবি @1550 nm
- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.
4
বারবার বাঁকানো
আইইসি ৭৯৪-১-ই৬
- বাঁকা ব্যাসার্ধঃ 20x ক্যাবল
- লোডঃ ১৫০ এন
- ফ্লেক্সিং রেটঃ 3 সেকেন্ড / চক্র
- চক্রের সংখ্যাঃ ৩০
- ক্ষতির পরিবর্তন £ 0.1 ডিবি @1550 nm
- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.
5
টর্শন
আইইসি ৭৯৪-১-ই৭
- দৈর্ঘ্যঃ ১ মিটার
- লোডঃ ১৫০ এন
- বাঁকানো কোণঃ ±90°
- টার্ন রেটঃ 1 মিনিট/চক্র
- চক্রের সংখ্যাঃ ১০
- ক্ষতির পরিবর্তন £ 0.1 ডিবি @1550 nm
- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.
6
জল অনুপ্রবেশ পরীক্ষা
আইইসি ৭৯৪-১-এফ৫বি
- পানির উচ্চতা: ১ মিটার
- নমুনার দৈর্ঘ্যঃ ৩ মিটার
- পরীক্ষার সময়ঃ ২৪ ঘণ্টা
- তারের বিপরীত প্রান্ত থেকে কোন পানি ফাঁস হবে না।
7
তাপমাত্রা সাইক্লিং পরীক্ষা
আইইসি ৭৯৪-১-এফ১
- তাপমাত্রা ধাপঃ
+20oC→-40oC→+70oC →+20oC
- প্রতিটি ধাপে সময়ঃ 12 ঘন্টা
- চক্রের সংখ্যাঃ ২
- ক্ষতির পরিবর্তন £ 0.05 dB/km@1550 nm
- কোন ফাইবার ব্রেক এবং কোন sheath ক্ষতি.
8
যৌগিক প্রবাহ
আইইসি ৭৯৪-১৪-ই১৪
- নমুনা দৈর্ঘ্যঃ 30 সেমি
- তাপমাত্রাঃ ৭০°সি ± ২°সি
- সময়ঃ ২৪ ঘন্টা
- কোন যৌগিক প্রবাহ নেই
মডেল নম্বর
GYTC8Y
কাঠামো
ইউনিট
প্যারামিটার
ফাইবারের সংখ্যা
ফাইবার
৪-৩০
৩২ থেকে ৬০
৬২-৭২
৭৪-৮৪
৮৬-৯৬
উপাদান
--
5
6
7
8
লস টিউব ব্যাসার্ধ
মিমি
1.75
2.05
2.05
2.1
2.1
টিউব প্রতি কোর (সর্বোচ্চ)
--
6
12
12
কেন্দ্রীয় শক্তি সদস্য/পিই sheath (যদি প্রয়োজন হয়)
মিমি
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
ক্যাবল ব্যাসার্ধ (Nom.)
মিমি
9.1
9.9
10.5
11.2
11.8
ওজন (প্রায়)
কেজি/কিমি
133
152
175
180
190

টেকনিক্যাল প্যারামিটারঃ

পণ্যের নাম
GYTC8A/GYTC8Y
ফাইবারের ধরন
G652D/ G657A
ফাইবার রঙ
হলুদ/ অ্যাকোয়া/ গোলাপী লাল/ কালো/ সাদা অথবা কাস্টমাইজড
প্রয়োগ
যোগাযোগের নেটওয়ার্ক, এন্ট্রিন, সরাসরি কবর, ডক্ট, ইত্যাদি।
MOQ
১০০০ মিটার
লিড টাইম
১৫ দিনের মধ্যে অথবা আলোচনা
অর্থ প্রদান
পেপ্যাল / টিটি / ডিপি বা আলোচনা
শিপিং
এক্সপ্রেস/সাগরীয় মালবাহী পরিবহন/বায়ু মালবাহী পরিবহন/ভূমি পরিবহন

* স্ট্যান্ডার্ড দৈর্ঘ্যঃ 1000 মিটার;অন্যান্য দৈর্ঘ্য উপলব্ধ
*উপরোক্ত শুধুমাত্র কনটেইনার লোডিং জন্য একটি পরামর্শ, নির্দিষ্ট পরিমাণ জন্য আমাদের বিক্রয় বিভাগের সাথে পরামর্শ করুন

প্যাকেজিং এবং শিপিংঃ

প্যাকেজিং এবং শিপিং

চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন 4

চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন 5



চিত্র ৮ অ্যালুমিনিয়াম টেপ / স্টিলের টেপ সহ ফাইবার অপটিক ক্যাবল শক্ত আবহাওয়ার অবস্থার জন্য সশস্ত্র নকশা এবং স্ব-সমর্থন 6
