পণ্যের বর্ণনা
যোগাযোগ ক্যাবল 24 কোর AT/PE ADSS ফাইবার অপটিক ক্যাবল
অল ডায়েলেক্ট্রিক স্ব-সমর্থন 24 কোর এডিএসএস ফাইবার অপটিক ক্যাবল 100 মিটার স্প্যান সহ
পণ্যের বর্ণনা
এডিএসএস ক্যাবল নির্মাণঃ
-
ফাইবার কোর সমাবেশ
- উচ্চ মডুলাস প্লাস্টিকের লস টিউবগুলিতে 250μm ফাইবার
- জলরোধী জেল যৌগ দিয়ে ভরাট টিউব
-
কেন্দ্রীয় শক্তিশালীকরণ
- ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) কোর যা অ-ধাতব শক্তি উপাদান হিসাবে কাজ করে
- কম্প্যাক্ট বৃত্তাকার কোর গঠনকারী স্ট্র্যান্ডড টিউব কনফিগারেশন
-
সুরক্ষা স্তর
- অভ্যন্তরীণ গহ্বরঃ পাতলা পলিথিলিন (পিই) লেপ
- শক্তি স্তরঃ অ্যারামাইড সুতা শক্তিশালীকরণ
- বাহ্যিক আবরণঃ পিই বা অ্যান্টি-ট্র্যাকিং (এটি) উপাদান
বৈশিষ্ট্য
ক্যাবলের বৈশিষ্ট্য বর্ণনাঃ
মেকানিক্যাল পারফরম্যান্স
নমনীয় কাঠামোর সাথে ক্ষয় প্রতিরোধী নকশা
একক FRP কেন্দ্রীয় শক্তি সদস্য
জলরোধী সুরক্ষা
ডাবল-লেয়ার সিলিংঃ
• ১০০% কোর ভরাট
• হাইড্রোফোবিক লস টিউব কম্পাউন্ড
বস্তুগত সুবিধা
হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তির টিউব
তাপমাত্রা স্থিতিশীল যান্ত্রিক বৈশিষ্ট্য
ফাইবার সুরক্ষা
অপটিক্যাল ফাইবার স্কিলিংয়ের জন্য বিশেষায়িত ফিলিং কমপাউন্ড
প্রয়োগ
বায়ু থেকে স্থাপন পদ্ধতির জন্য উপযুক্ত
সঞ্চয় / অপারেটিং তাপমাত্রাঃ -40°C~+70°C
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট |
ইউনিট |
স্পেসিফিকেশন |
| G652D |
| মোড ক্ষেত্রের ব্যাসার্ধ |
১৩১০ এনএম |
উমম |
9.2±0.4 |
| ১৫৫০nm |
উমম |
10.4±0.5 |
| আচ্ছাদন ব্যাসার্ধ |
উমম |
124.8±0.7 |
| আচ্ছাদন অ-বৃত্তাকারতা |
% |
≤0.7 |
| কোর-ক্ল্যাডিং কনসেন্ট্রিসিটি ত্রুটি |
উমম |
≤0.5 |
| লেপ ব্যাসার্ধ |
উমম |
245±5 |
| লেপ অ-বৃত্তাকারতা |
% |
≤6.0 |
| আবরণ-আচ্ছাদন কনসেন্ট্রিসিটি ত্রুটি |
উমম |
≤12 |
| ক্যাবল কাট অফ তরঙ্গদৈর্ঘ্য |
এনএম |
acc≤1260 |
| হ্রাস ((সর্বাধিক) |
১৩১০ এনএম |
ডিবি/কিমি |
≤0.36 |
| ১৫৫০nm |
ডিবি কিমি |
≤0.22 |
প্রযুক্তিগত তথ্য
|
স্প্যানঃ ১০০ মিটার
|
১১০kv এর নিচে
|
২৪ কোর
|
|
কাঠামোগত
প্যারামিটার
|
কেন্দ্রীয় শক্তি উপাদানঃ FRP
|
ব্যাসার্ধঃ ১.৫ মিমি
|
|
লস টিউব (জেলি ভরা)
|
বাইরের ব্যাসার্ধঃ1.8 মিমি
|
|
অভ্যন্তরীণ গহ্বর PE
|
বেধঃ ০.৯ মিমি
|
|
বাইরের গহ্বর PE
|
বেধ:1.8 মিমি
|
|
টেকনিক্যাল
প্যারামিটার
|
তারের বাইরের ব্যাসার্ধ
|
10.0 মিমি
|
|
ক্যাবলের ক্রস-সেকশন এলাকা
|
95.03 মিমি2
|
|
ফাইবার মডেল
|
G.652D
|
|
তারের ওজন
|
৮৫ কেজি/কিমি
|
|
নামমাত্র প্রসার্য শক্তি (RTS)
|
১০ kn
|
|
ন্যূনতম অনুমোদিত টেনশন (MAT)
|
4kn
|
|
ইডিএস
|
3.২kn
|
|
ইয়ং এর মডুলাস
|
7.8 kn/mm2
|
|
তাপীয় প্রসারণ সহগ
|
1.810-6/°C
|
|
ক্রস প্রতিরোধের
|
দীর্ঘমেয়াদীঃ১০০ এন/১০০ মিমি
|
|
স্বল্পমেয়াদীঃ২২০০ এন/১০০ মিমি
|
|
অনুমোদন বাঁকন ব্যাসার্ধ
|
দীর্ঘমেয়াদী (যখন চলমান) 220 মিমি
|
|
স্বল্পমেয়াদী (ধারণের সময়) 360 মিমি
|
4-144 কোর ADSS ফাইবার অপটিক ক্যাবল
|
ফাইবার
গণনা
|
কাঠামো |
ফাইবার
প্রতি টিউব
|
স্লো টিউব
ব্যাসার্ধ
(মিমি)
|
সিএসএম ব্যাসার্ধ
/প্যাড ব্যাসার্ধ ((মিমি)
|
নামমাত্র বেধ
বাহ্যিক জ্যাকেট ((মিমি)
|
তারের ব্যাসার্ধ
(মিমি)
|
ক্যাবল
ওজন
(কেজি/কিমি)
|
| 4 |
১+৬ |
4 |
2.০±০1 |
2.৩/২3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
১+৬ |
6 |
2.০±০1 |
2.৩/২3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
১+৬ |
4 |
2.০±০1 |
2.৩/২3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
১+৬ |
6 |
2.০±০1 |
2.৩/২3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
১+৬ |
6 |
2.০±০1 |
2.৩/২3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
১+৬ |
6 |
2.০±০1 |
2.৩/২3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
১+৬ |
12 |
2.২±০।1 |
2.৬/২।6 |
1.7 |
11.১±০।5 |
93 |
| 72 |
১+৬ |
12 |
2.২±০।1 |
2.৬/২।6 |
1.7 |
11.১±০।5 |
95 |
| 96 |
১+৮ |
12 |
2.২±০।1 |
3.০/৩।9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
১+১২ |
12 |
2.২±০।1 |
3৫/৬।4 |
1.7 |
15.5±0.5 |
185 |
প্যাকেজের বিবরণ

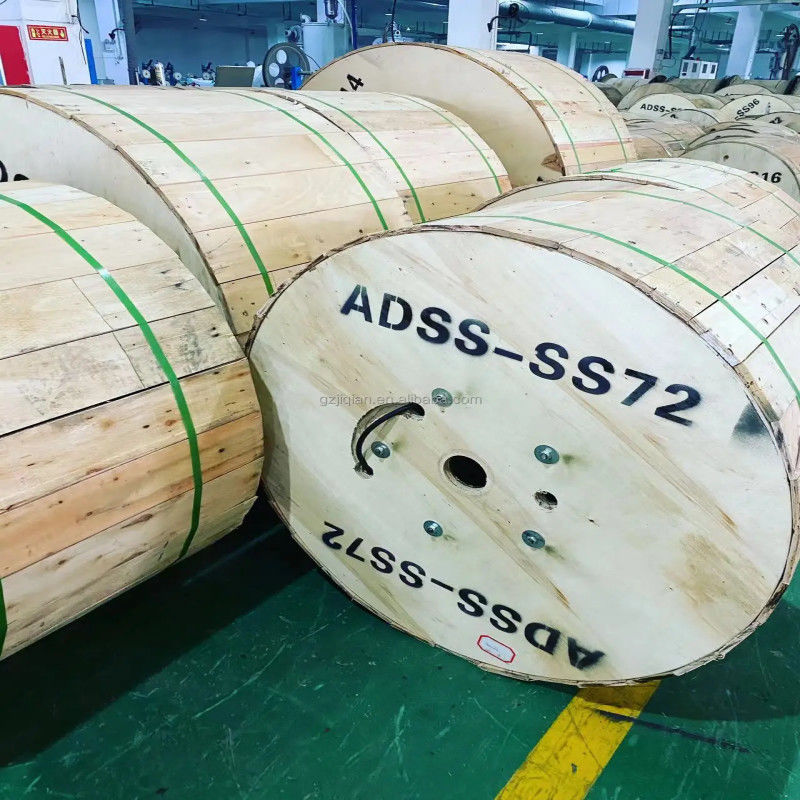

কাঠের ড্রাম রপ্তানি করুন, তারের স্বাভাবিক শিপিং দৈর্ঘ্য হবে ২ কিমি বা ৩ কিমি।
ক্রেতা চাইলে অন্যান্য দৈর্ঘ্যও পাওয়া যাবে।
| ক্যাবলের ধরন |
ড্রাম |
| উচ্চতা (মিমি) |
প্রস্থ (মিমি) |
অভ্যন্তরীণ ব্যাসার্ধ (মিমি) |
দৈর্ঘ্য
(km)
|
ড্রাম টাইপ |
| এডিএসএস-৪ |
900 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-৬ |
900 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-৮ |
900 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-১২ |
900 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-২৪ |
900 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-৩৬ |
900 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| ADSS-48 |
950 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-৭২ |
950 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-৯৬ |
1000 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
| এডিএসএস-১৪৪ |
1200 |
760 |
500 |
2 |
প্লাইউড কাঠের ড্রাম |
দ্রষ্টব্যঃ সাধারণত আমরা কেবল প্যাকেজিংয়ে পরীক্ষার রিপোর্ট সংযুক্ত করি, কিন্তু আপনার অনুরোধও পাওয়া যায়।
উদাহরণস্বরূপঃ
A. কোম্পানির নাম
B.গ্রস/নেট ওজনের
সি.ফাইবারের ধরন
D.ক্যাবলের দৈর্ঘ্য
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
আমরা 10 বছরের অভিজ্ঞতা সঙ্গে প্রস্তুতকারকের, আমরা গবেষণা, উন্নয়ন এবং উৎপাদন মধ্যে বিশেষ হয়
ফাইবার অপটিক ক্যাবল, ড্রপ ক্যাবল এবং পাথ ক্যাবল ইত্যাদির জন্য। আমাদের কারখানা গুয়াংজু শহরে অবস্থিত, আমাদের দেখার জন্য স্বাগতম!
2- গুণ সম্পর্কে?
উৎপাদন শেষ হলে আমরা প্রতিটি ফাইবারের পরীক্ষা করে দেখব।
মূল্য নিশ্চিতকরণের পরে, আপনি আমাদের গুণমান পরীক্ষা করার জন্য বিনামূল্যে নমুনাগুলির জন্য অনুরোধ করতে পারেন।
3.আপনি ছোট অর্ডার গ্রহণ করতে পারেন?
হ্যাঁ, ছোট অর্ডার পাওয়া যায়। আমরা আমাদের গ্রাহকদের নতুন প্রকল্প সমর্থন করি, কারণ আমরা জানি ব্যবসা সবসময় ছোট অর্ডার থেকে আসে।
4- আপনার ডেলিভারি সময় কত?
সাধারণত প্রায় 3-7 কার্যদিবস, এটি প্রধানত অর্ডার পরিমাণ উপর নির্ভর করে।
কিন্তু দয়া করে নিশ্চিত হোন যে আপনার পেমেন্টের পর আমরা আপনার পণ্যের ব্যবস্থা করব ।
5.আপনি OEM সেবা গ্রহণ করতে পারেন?
হ্যাঁ, আমরা OEM সেবা স্বাগত জানাই। আমরা পণ্যের উপর আপনার লোগো মুদ্রণ করতে পারেন। আপনার কাছ থেকে কোন ধারণা পাওয়া যায়।
