পণ্যের বর্ণনা
পণ্যের নাম
কারখানার প্রত্যক্ষ মূল্যঃ অ্যারামাইড সুতা সহ সিঙ্গল মোড এডিএসএস অপটিক্যাল ফাইবার ক্যাবল
এডিএসএস ক্যাবল কি?
এডিএসএস (অল-ডিলেক্ট্রিক স্ব-সমর্থন) তারের একটি নন-মেটালিক ফাইবার অপটিক তারের যা ইউটিলিটি মেরু এবং বিদ্যুৎ লাইনে বায়ু ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। এর ডাইলেক্ট্রিক কাঠামোর সাথে,এটি উচ্চ-ভোল্টেজ পরিবেশে নিরাপদে মোতায়েন করা যেতে পারে যখন বার্তাবাহক তারের প্রয়োজন ছাড়াই নির্ভরযোগ্য স্ব-সমর্থন সরবরাহ করেএটি ওপিজিডব্লিউ এবং ওপিএসি তারের একটি ব্যয়বহুল বিকল্প।

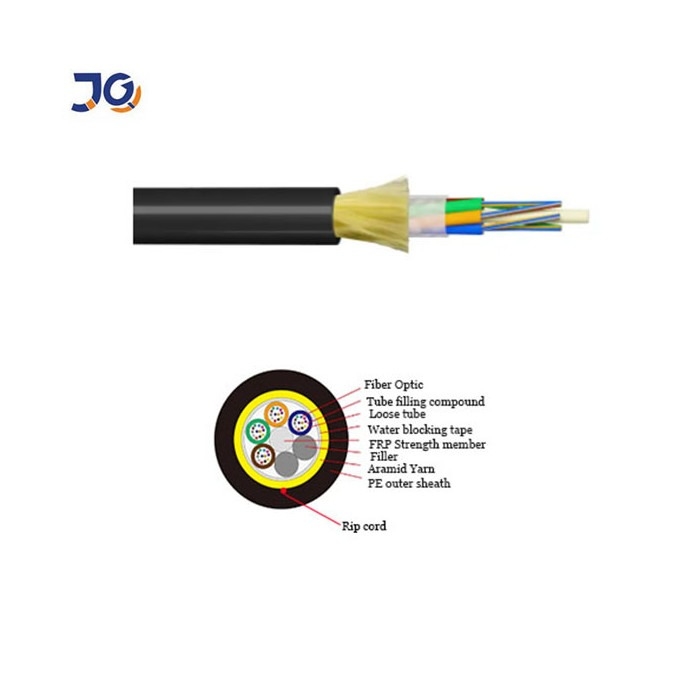

কাঠামো ও নকশা
এই ক্যাবলটি জল-ব্লকিং জেলের সাথে সুরক্ষিত ফাইবারগুলির সাথে একটি স্ট্র্যান্ডড লস টিউব ডিজাইন গ্রহণ করে। একটি কেন্দ্রীয় এফআরপি শক্তি উপাদান স্থিতিশীলতা নিশ্চিত করে, যখন আরামাইড সুতা স্তরগুলি উচ্চ প্রসার্য শক্তি সরবরাহ করে।বাইরের গহ্বরটি পিই বা এটি উপকরণগুলিতে পাওয়া যায়, ভোল্টেজ প্রয়োজনীয়তা উপর নির্ভর করে।
মূল বৈশিষ্ট্য
-
ধাতব নয়:লাইভ-লাইন ইনস্টলেশনের জন্য নিরাপদ, কোন পরিবাহিতা ঝুঁকি নেই।
-
সহজ ইনস্টলেশনঃস্ব-সমর্থন নকশা অতিরিক্ত সমর্থন তারের প্রয়োজন অপসারণ করে।
-
উচ্চ শক্তিঃআরামাইড সুতা শক্তিশালীকরণ চমৎকার টান এবং আবহাওয়া প্রতিরোধের নিশ্চিত করে।
-
স্থিতিশীল পারফরম্যান্সঃযান্ত্রিক চাপ এবং তাপমাত্রা পরিবর্তন সহ্য করে।
-
কাস্টমাইজযোগ্যঃবিভিন্ন স্প্যান এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত কনফিগারেশন।
অ্যাপ্লিকেশন
-
পিই গহ্বর:১১০ কিলোভোল্টের নিচে বিদ্যুৎ সংযোগের জন্য উপযুক্ত।
-
এট শ্যাথঃবিদ্যুৎ লাইন ≥১১০ কেভি, যা অ্যান্টি-ট্র্যাকিং সুরক্ষা প্রদান করে।
-
প্রকল্পের প্রয়োজনীয়তার জন্য স্প্যান দৈর্ঘ্য এবং গারের সামগ্রী কাস্টমাইজ করা যেতে পারে।
মানদণ্ড
IEEE P1222 এবং IEC 60794-1 মান অনুযায়ী নির্মিত।
কাঠামো এবং প্রযুক্তিগত বৈশিষ্ট্য
1.এডিএসএস একক জ্যাকেট
| ফাইবারের সংখ্যা |
গঠন |
টিউব প্রতি ফাইবার |
লস টিউব ব্যাসার্ধ
(এমএম)
|
FRP/প্যাড ব্যাসার্ধ (মিমি) |
বাইরের জ্যাকেটের বেধ ((মিমি) |
রেফ. বাহ্যিক
ব্যাসার্ধ
(মিমি) |
রেফ. ওজন
(কেজি/কিমি) |
| পিই জ্যাকেট |
এট জ্যাকেট |
| 4 |
১+৫ |
4 |
1.9 |
2.০/২।0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
১+৫ |
6 |
1.9 |
2.০/২।0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
১+৫ |
4 |
1.9 |
2.০/২।0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
১+৫ |
6 |
1.9 |
2.০/২।0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
১+৫ |
6 |
2.0 |
2.০/২।0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
১+৫ |
12 |
2.0 |
2.০/২।0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
১+৬ |
12 |
2.2 |
2.০/২।0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
১+৮ |
12 |
2.2 |
2.০/৩।4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
১+১২ |
12 |
2.2 |
3.০/৭।2 |
1.7±0.1 |
15.2 |
176 |
189 |
টিপসঃ উপরের টেবিলের সমস্ত স্পেসিফিকেশনগুলি আনুমানিক তথ্য, আরও বিস্তারিত স্পেসিফিকেশনগুলির জন্য,
আমাদের বিক্রেতাদের সাথে যোগাযোগ করুন।
2. এডিএসএস ডাবল জ্যাকেট
| ফাইবারের সংখ্যা |
গঠন |
টিউব প্রতি ফাইবার |
লস টিউব ব্যাসার্ধ
(এমএম)
|
FRP/প্যাড ব্যাসার্ধ (মিমি) |
বাইরের জ্যাকেটের বেধ ((মিমি) |
রেফ. বাহ্যিক
ব্যাসার্ধ
(মিমি) |
রেফ. ওজন
(কেজি/কিমি) |
| পিই জ্যাকেট |
এট জ্যাকেট |
| 4 |
১+৫ |
4 |
1.9 |
2.০/২।0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
১+৫ |
6 |
1.9 |
2.০/২।0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
১+৫ |
4 |
1.9 |
2.০/২।0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
১+৫ |
6 |
1.9 |
2.০/২।0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
১+৫ |
6 |
2.0 |
2.০/২।0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
১+৫ |
12 |
2.0 |
2.০/২।0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
১+৬ |
12 |
2.2 |
2.০/২।0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
১+৮ |
12 |
2.2 |
2.০/৩।4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
১+১২ |
12 |
2.2 |
3.০/৭।2 |
1.7±0.1 |
16.5 |
212 |
228 |
টিপসঃ উপরের টেবিলের সমস্ত স্পেসিফিকেশনগুলি আনুমানিক তথ্য, আরও বিস্তারিত স্পেসিফিকেশনগুলির জন্য,
আমাদের বিক্রেতাদের সাথে যোগাযোগ করুন।
|
ফাইবারের ধরন
|
হ্রাস
(+20°C)
|
ব্যান্ডউইথ
|
অপটিক্যাল ক্যাবল কাট-অফ তরঙ্গদৈর্ঘ্য
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| জি.652 |
--- |
--- |
≤0.36 ডিবি/কিমি |
≤0.22 ডিবি/কিমি |
--- |
--- |
≤1260nm |
| জি.655 |
--- |
--- |
≤0.40 ডিবি/কিমি |
≤0.23 ডিবি/কিমি |
--- |
--- |
≤1450nm |
| 50/125 μm |
≤3.3dB/km |
≤1.2 ডিবি/কিমি |
--- |
--- |
≥৫০০ মেগাহার্টজ·কিমি |
≥৫০০ মেগাহার্টজ·কিমি |
--- |
| 62.5/১২৫ মাইক্রোমিটার |
≤3.5 ডিবি/কিমি |
≤1.2 ডিবি/কিমি |
--- |
--- |
≥200MHz·km |
≥৫০০ মেগাহার্টজ·কিমি |
---
|
বিস্তারিত চিত্র প্রদর্শনী

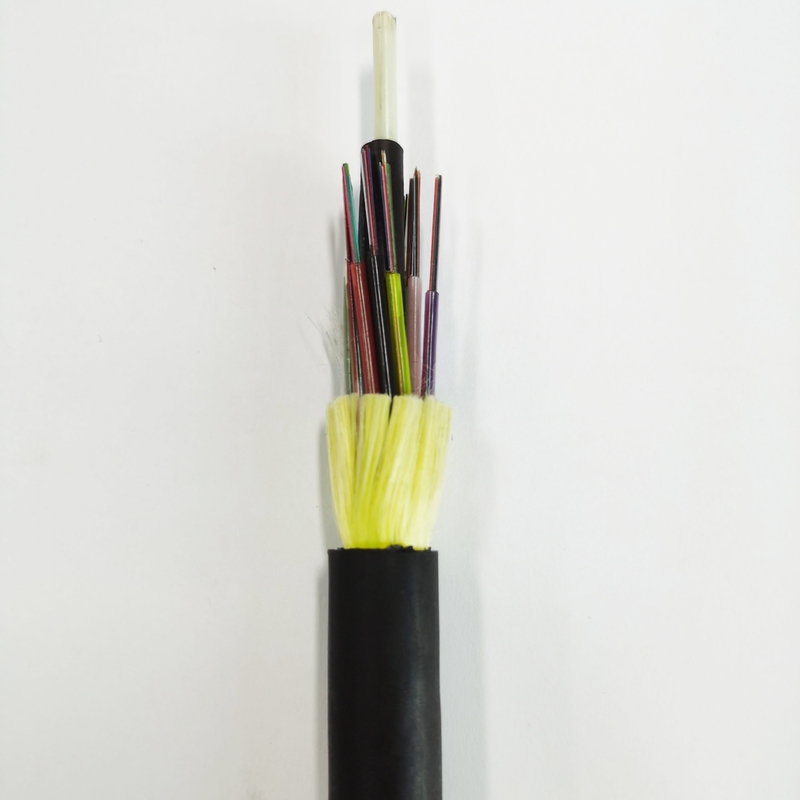

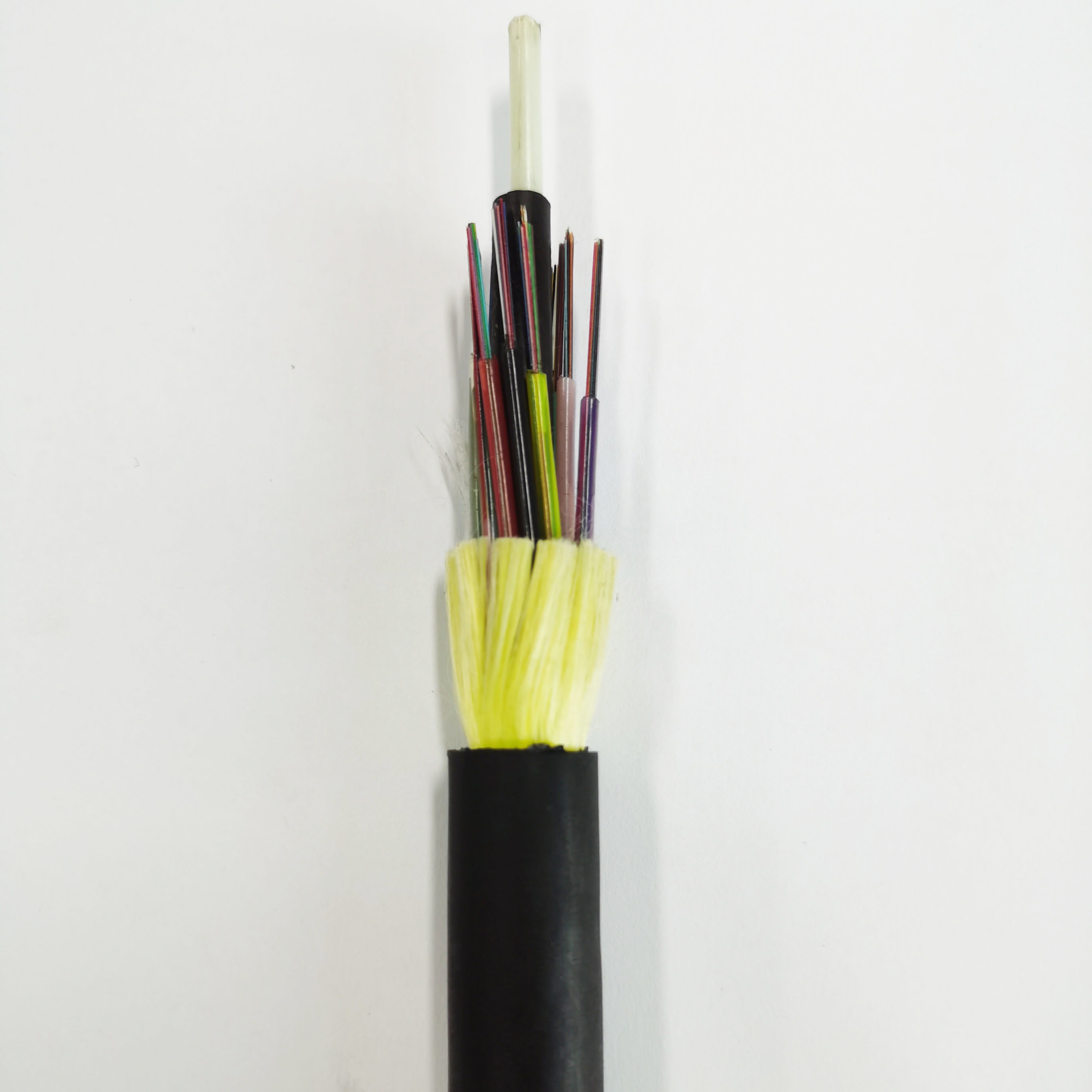

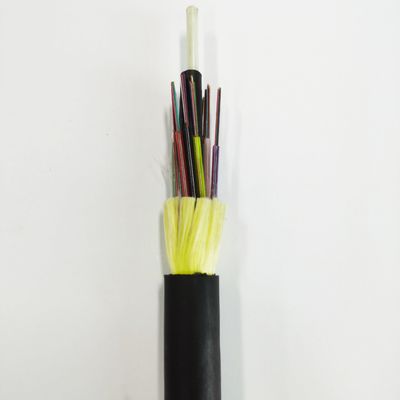

একক জ্যাকেট এডিএসএস ফাইবার ক্যাবল

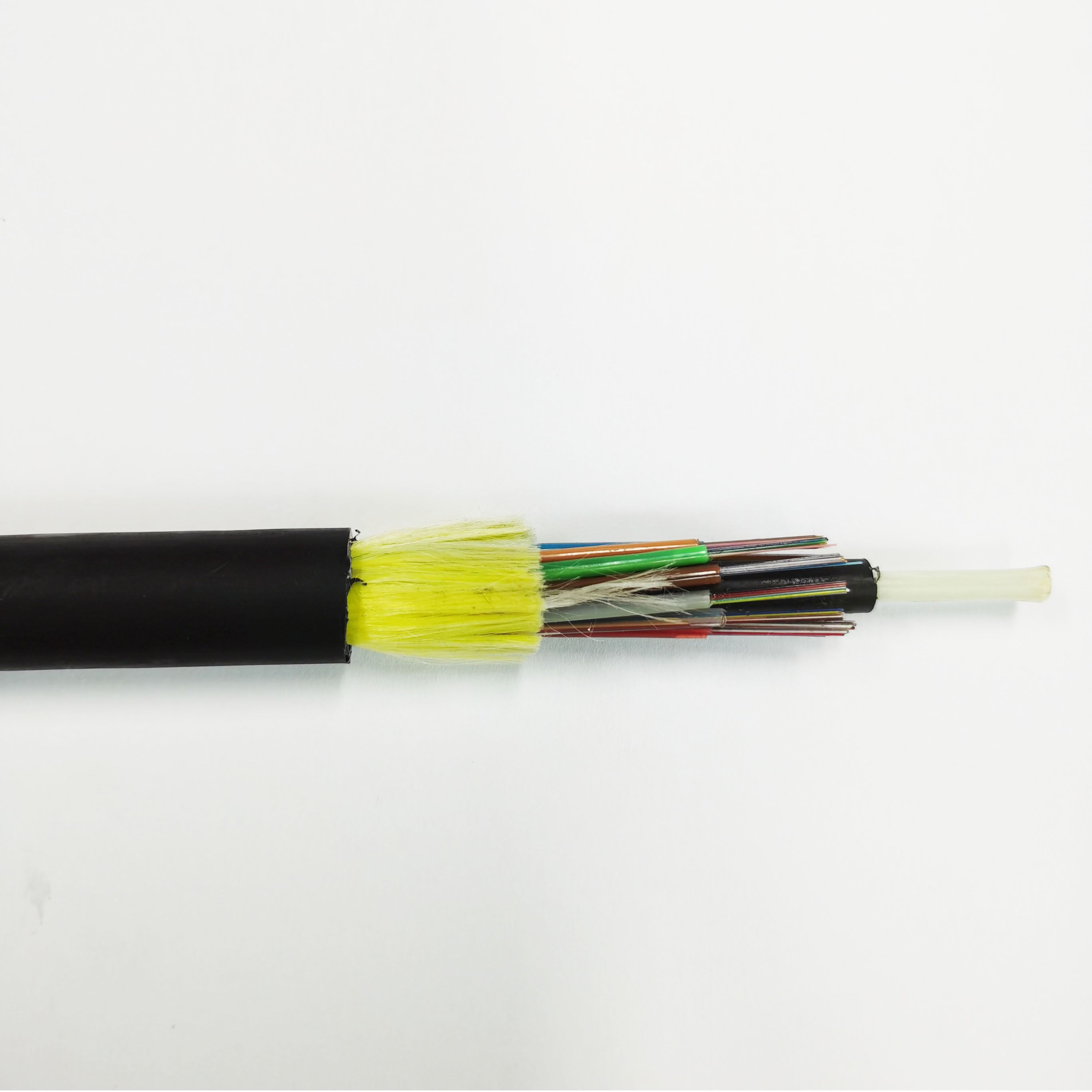

ডাবল জ্যাকেট এডিএসএস ফাইবার অপটিক ক্যাবল
প্যাকেজিংঃ
প্রায়শই জিজ্ঞাসিত প্রশ্ন
আপনি কি নির্মাতা নাকি ট্রেডিং কোম্পানি?
আমরা একটি পেশাদারী প্রস্তুতকারকের সঙ্গে 10+ বছর অভিজ্ঞতা ফাইবার অপটিক তারের, ড্রপ তারের,আমাদের কারখানা গুয়াংজুতে অবস্থিত, এবং আপনি পরিদর্শন করতে স্বাগত জানাই।
আপনি কিভাবে পণ্যের গুণমান নিশ্চিত করেন?
গুণ আমাদের অগ্রাধিকার। প্রতিটি ফাইবার কঠোর পরীক্ষা এবং চালানের আগে চূড়ান্ত পরিদর্শন করা হয়। মূল্য নিশ্চিত করার পরে, আমরা মানের যাচাইয়ের জন্য বিনামূল্যে নমুনা সরবরাহ করতে পারি।
আমি কি ছোট অর্ডার দিতে পারি?
হ্যাঁ, আমরা ছোট এবং ট্রায়াল অর্ডার সমর্থন করি, বিশেষ করে নতুন প্রকল্পের জন্য।
আপনার নেতৃত্বের সময় কত?
অর্ডার পরিমাণের উপর নির্ভর করে সাধারণত ৩-৭ কার্যদিবস। আমরা পেমেন্টের পরে দ্রুত চালান নিশ্চিত করি।
আপনি কি OEM পরিষেবা প্রদান করেন?
হ্যাঁ, আমরা আপনার লোগো যোগ করতে পারি এবং আপনার প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
আপনার উপকরণগুলো কি সার্টিফাইড?
হ্যাঁ. আমরা নির্ভরযোগ্য মানের গ্যারান্টি দিতে ISO9001 এবং RoHS সার্টিফিকেশন সহ সরবরাহকারীদের কাছ থেকে সোর্স করি।
