ওপিজিডব্লিউ ক্যাবল ওভারভিউ
মূল বৈশিষ্ট্য ও সুবিধা
-
উচ্চতর সুরক্ষাঃস্টেইনলেস স্টীল টিউব জল-ব্লকিং যৌগগুলির সাথে ফাইবারগুলি আর্দ্রতা এবং চাপ থেকে রক্ষা করে।
-
উচ্চ শক্তিঃকমপ্যাক্ট, টেকসই নকশা উত্তেজনা এবং কঠোর পরিবেশ প্রতিরোধ করে।
-
চমৎকার বৈদ্যুতিক পারফরম্যান্সঃত্রুটির সময় বিদ্যুৎ নেটওয়ার্কের হস্তক্ষেপ কমিয়ে দেয়।
-
সহজ ইনস্টলেশনঃসরাসরি প্রতিস্থাপনের জন্য স্ট্যান্ডার্ড গ্রাউন্ড ওয়্যারের সাথে সামঞ্জস্যপূর্ণ।
-
ডুয়াল ফাংশনঃএকই সময়ে গ্রাউন্ডিং এবং অপটিক্যাল যোগাযোগ প্রদান করে।
-
বিস্তৃত প্রয়োগঃপাওয়ার ট্রান্সমিশন লাইন, সাবস্টেশন এবং স্মার্ট গ্রিডের জন্য আদর্শ।
প্রধান কাজ
ওপিজিডাব্লু তারগুলি পাওয়ার যোগাযোগ সিস্টেমগুলিকে পরিবেশন করে, রিলে সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ এবং ডেটা ট্রান্সমিশন সমর্থন করে। উচ্চ ভোল্টেজ লাইনের পাশে ইনস্টল করা হয়,তারা একটি সিস্টেমে অপটিক্যাল যোগাযোগ এবং গ্রাউন্ডিং একীভূত.

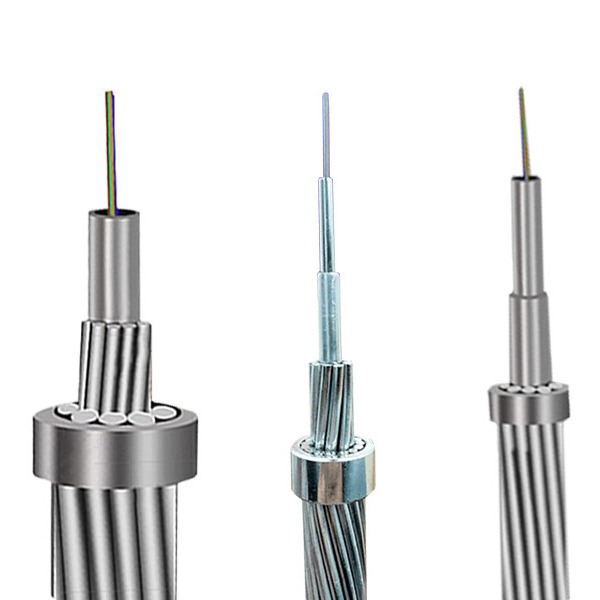

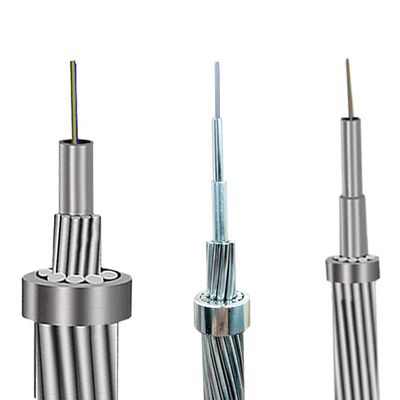

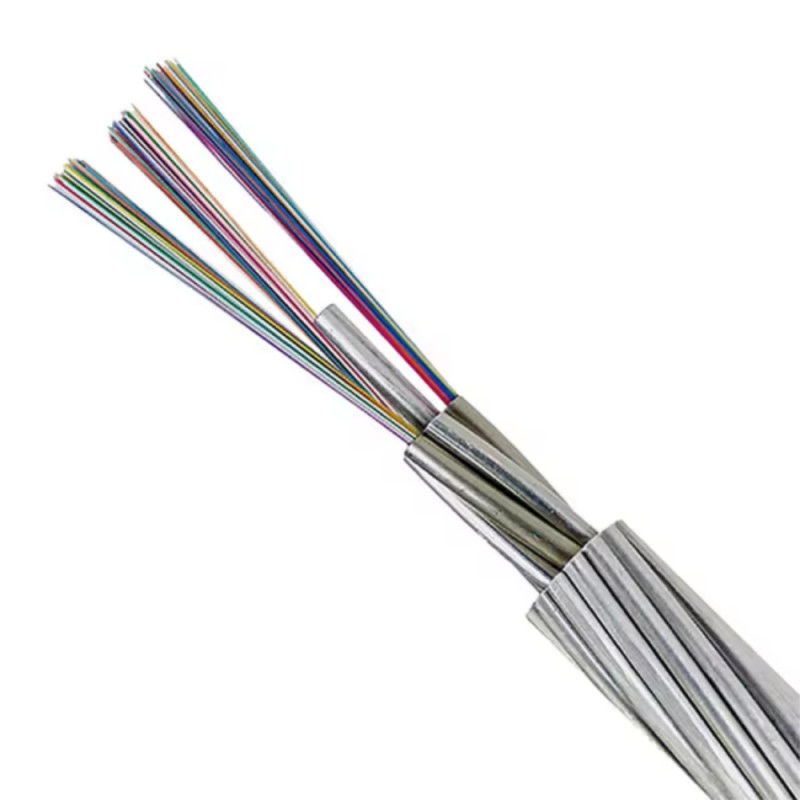

কাঠামো
অ্যালুমিনিয়াম প্লাস্টিকযুক্ত ইস্পাত বা অ্যালুমিনিয়াম খাদ তারের দুই বা তিনটি স্তর দিয়ে তৈরি, ওপিজিডাব্লু ট্রান্সমিশন লাইনের যান্ত্রিক এবং কাঠামোগত চাহিদাগুলির জন্য ডিজাইন করা হয়েছে।
ফাইবার স্পেসিফিকেশন
-
ফাইবারের ধরনঃ G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
ফাইবার সংখ্যাঃ 96 কোর পর্যন্ত
বৈদ্যুতিক ও অ্যাপ্লিকেশন পরিসীমা
-
বিদ্যুৎ লাইন ≤110 কেভি এবং ইউএইচভি সিস্টেমের জন্য
-
নতুন এয়ারহেড ট্রান্সমিশন লাইনের জন্য উপযুক্ত
-
শর্ট সার্কিট বর্তমান পরিচালনা করে এবং বজ্রপাত সুরক্ষা প্রদান করে
সাধারণ নকশা
কেন্দ্রীয় অ্যালুমিনিয়াম-আচ্ছাদিত স্টেইনলেস স্টিল টিউব শক্তিশালী যান্ত্রিক কর্মক্ষমতা, চমৎকার ফাইবার সুরক্ষা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।
প্যারামিটার
PBT অ্যালুমিনিয়াম টিউব সহ OPGW
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| |
|
|
|
|
|
| ওপিজিডব্লিউ-১১৩৮৭।9;176.৯) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ওপিজিডব্লিউ-৭০ ((৮১; ৪১) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW স্টেইনলেস স্টীল টিউবগুলির সাধারণ নকশা
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৮৯[55]।4;62.৯) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ওপিজিডব্লিউ-১১০[৯০]0;86.৯) |
24 |
14 |
600 |
90 |
86.9 |
| ওপিজিডব্লিউ-১০৪[64]।6;85.৬) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ওপিজিডব্লিউ-১২৭[79]।0;129.৫) |
36 |
15 |
537 |
79 |
129.5 |
| ওপিজিডব্লিউ-১৩৭[85]।0;148.৫) |
36 |
15.6 |
575 |
85 |
148.5 |
| ওপিজিডব্লিউ-১৪৫[৯৮]6;162.৩) |
48 |
16 |
719 |
98.6 |
162.3 |
তিন স্তরের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-২৩২[৩৪৩]0;191.৪ |
28 |
20.15 |
1696 |
343 |
191.4 |
| ওপিজিডব্লিউ-২৫৪[১১৬]5;554.৬) |
36 |
21 |
889 |
116.5 |
554.6 |
| ওপিজিডব্লিউ-৩৪৭[৩৬৬]9;687.৭) |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ওপিজিডব্লিউ-২৮২[৩৫৮]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
একক স্তর জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-৮০৮২।3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ওপিজিডব্লিউ-৭০৫৪।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ওপিজিডব্লিউ-৮০৮৪।6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
ডাবল লেয়ারের জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-১৪৩৮৭।9;176.৯) |
36 |
15.9 |
617 |
87.9 |
176.9 |
কেন্দ্রীয় স্টেইনলেস স্টীল লস টিউবের OPGW সাধারণ নকশা
একক স্তর জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৩২৪০।6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ওপিজিডব্লিউ-৪২৫৪।0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ওপিজিডব্লিউ-৪২-৪৩।5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ওপিজিডব্লিউ-৫৪৫।9;17.৫) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ওপিজিডব্লিউ-৬১৭৩।7১৭৫) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ওপিজিডব্লিউ-৬১৫।1;24.৫) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ওপিজিডব্লিউ-৬৮৮৮০।8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ওপিজিডব্লিউ-৭৫ (৫৪) ।5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ওপিজিডব্লিউ-৭৬৫৪।5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৯৬ (১২১)7;42.২) |
12 |
13 |
671 |
121.7 |
42.2 |
| ওপিজিডব্লিউ-১২৭ (১৪১) ।0;87.৯) |
24 |
15 |
825 |
141 |
87.9 |
| ওপিজিডব্লিউ-১২৭৭।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ওপিজিডব্লিউ-১৪৫ (১২১) ।0;132.২) |
28 |
16 |
857 |
121 |
132.2 |
| ওপিজিডব্লিউ-১৬৩ (১৩৮)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ওপিজিডব্লিউ-১৬৩৯৯।9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ওপিজিডব্লিউ-১৮৩ (১০৯)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ওপিজিডব্লিউ-১৮৩ (১১৮) ।4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি ট্রেডিং কোম্পানি নাকি ফ্যাক্টরি?
আমরা গুয়াংজুতে অবস্থিত 10 বছরেরও বেশি অভিজ্ঞতার সাথে একটি পেশাদার ফাইবার অপটিক ক্যাবল প্রস্তুতকারক। আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
2আপনি কিভাবে পণ্যের গুণমান নিশ্চিত করবেন?
সমস্ত ফাইবার সরবরাহের আগে কঠোরভাবে পরীক্ষা করা হয়। মূল্য নিশ্চিতকরণের পরে মান পরিদর্শন করার জন্য বিনামূল্যে নমুনা পাওয়া যায়।
3আপনি কি ছোট অর্ডার গ্রহণ করেন?
হ্যাঁ, দীর্ঘমেয়াদী সহযোগিতা গড়ে তুলতে ট্রায়াল ও ছোট পরিমাণে অর্ডার স্বাগত।
4ডেলিভারি সময় কত?
সাধারণত 3~7 কার্যদিবসের মধ্যে, পরিমাণের উপর নির্ভর করে। পেমেন্ট নিশ্চিত হওয়ার সাথে সাথে উৎপাদন এবং শিপিং শুরু হয়।
5আপনি কি OEM সেবা প্রদান করেন?
হ্যাঁ. আপনার নকশা প্রয়োজনীয়তা অনুযায়ী OEM কাস্টমাইজেশন এবং লোগো মুদ্রণ উপলব্ধ।
