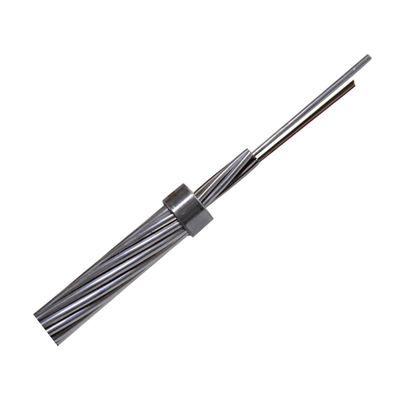

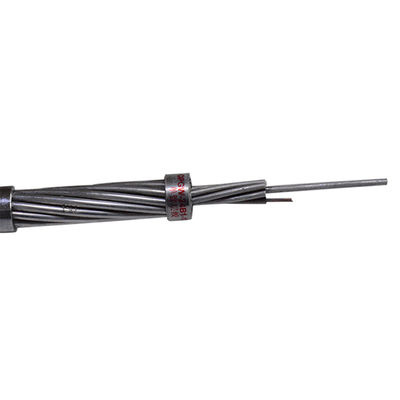

500 মিমি 2 জি 556 জি 657 এ 1 24 32 36 কোর ওপিজডব্লু ফাইবার অপটিক কেবল
ব্যক্তি যোগাযোগ : Philip
ফোন নম্বর : +8613422342788
হোয়াটসঅ্যাপ : +8613422342788
| ন্যূনতম চাহিদার পরিমাণ : | 1 কিমির | প্যাকেজিং বিবরণ : | পাতলা পাতলা কাঠ রিল / কাস্টমাইজড |
|---|---|---|---|
| ডেলিভারি সময় : | 5-8 কার্য দিবস | পরিশোধের শর্ত : | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা : | 4500km প্রতি মাসে |
| উৎপত্তি স্থল: | গুয়াংঝু, চীন | পরিচিতিমুলক নাম: | JQ/OEM |
|---|---|---|---|
| সাক্ষ্যদান: | ISO9001 ROHS CE-EMC FCC SDOC | মডেল নম্বার: | OPGW |
|
বিস্তারিত তথ্য |
|||
| ফাইবার প্রকার: | একক মোড / মাল্টি মোড | পণ্যের নাম: | আউটডোর ফাইবার অপটিক কেবল |
|---|---|---|---|
| গঠন: | লুজ টিউব | তন্তু: | 48core |
| অপারেটিং তাপমাত্রা: | -40। +60 সে | ফাইবার রঙ: | নীল, কমলা, বাদামি, একোয়া, গ্রে |
| মডেল: | OPGW | নকশা: | সেন্ট্রাল AL- কভার স্টেইনলেস স্টিল টিউব OPGW |
| শক্তি সদস্য: | ধাতব তার | পাদান: | গ্রাহকের অনুরোধের ভিত্তিতে উপলব্ধ |
| লক্ষণীয় করা: | 48 কোরে ওপিজডাব্লু ফাইবার অপটিক কেবল,আরএইচএস ওপিজডাব্লু ফাইবার অপটিক কেবল,এসডিওসি আরএইচএস 48 কোর অপটিক্যাল ফাইবার কেবল |
||
পণ্যের বর্ণনা
48 কোরে ওপিজডাব্লু ফাইবার অপটিকাল গ্রাউন্ড ওয়্যার ফাইবার অপটিক কেবলগুলি
অপটিকাল ফাইবার যৌগিক ওভারহেড গ্রাউন্ড তার (ওপিজডাব্লু) অপটিকাল ফাইবারযুক্ত একটি ওভারহেড গ্রাউন্ড ওয়্যার।এটির ওভারহেড গ্রাউন্ড ওয়্যার এবং অপটিক্যাল যোগাযোগের মতো একাধিক ফাংশন রয়েছে।এটি মূলত 110 কেভি, 220 কেভি, 500 কেভি, 750 কেভি এবং নতুন ওভারহেড হাই-ভোল্টেজ ট্রান্সমিশন সিস্টেমের যোগাযোগ লাইনের জন্য ব্যবহৃত হয়।এটি পুরানো ওভারহেড উচ্চ ভোল্টেজ ট্রান্সমিশন সিস্টেমের বিদ্যমান গ্রাউন্ড লাইনগুলি প্রতিস্থাপন করতে, অপটিক্যাল যোগাযোগ লাইন যুক্ত করতে, স্বল্প সময়ের বর্তমান প্রেরণ করতে এবং এন্টি বাজ সুরক্ষা সরবরাহ করতেও ব্যবহার করা যেতে পারে।অনুরোধে অন্যান্য কাঠামো কাস্টমাইজ করা যায়।
ওপিজাব্লু এর ক্রস বিভাগ section
অপটিকাল বৈশিষ্ট্য
ITU-T G.652 অপটিকাল ফাইবারের অপটিক্যাল, জ্যামিতিক, যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্যগুলি নীচের সারণির সাথে মিলিত হবে:
| বৈশিষ্ট্য | নির্দিষ্ট মান | ইউনিট | |||
| অপটিকাল বৈশিষ্ট্য | |||||
| মোড ক্ষেত্র ব্যাস | 1310nm এ | 9.2 ± 0.4 | মি | ||
| 1550nm এ | 10.4 ± 0.5 | মিমি | |||
| মনোযোগ সহগ | 1310nm এ | ≤0.35 | ডিবি / কিমি | ||
| 1550nm এ | ≤0.22 | ডিবি / কিমি | |||
| মনোযোগ অ-অভিন্নতা | ≤0.05 | ডিবি | |||
| শূন্য বিচ্ছুরিত তরঙ্গদৈর্ঘ্য (λ0) | 1300 ～ 1324 | এনএম | |||
| সর্বাধিক শূন্য বিচ্ছুরতার opeাল (S0max) | ≤0.092 | পিএস / (এনএম 2 কিমি) | |||
| মেরুকরণ মোড ছড়িয়ে দেওয়ার সহগ (পিএমডি) | ≤0.2 |
|
|||
| কাট-অফ তরঙ্গদৈর্ঘ্য (λ সিসি) | 601260 | এনএম | |||
| ছত্রভঙ্গ সহগ | 1288 ～ 1340nm | ≤3.5 | পিএস / (এনএম · কিমি) | ||
| 1550nm | ≤18 | পিএস / (এনএম · কিমি) | |||
| অপসারণের কার্যকর গ্রুপ সূচক (নেফ) | 1310nm এ | 1.466 | - | ||
| 1550nm এ | 1.467 | - | |||
| জ্যামিতিক বৈশিষ্ট্য | |||||
| ক্ল্যাডিং ব্যাস | 125.0 ± 1.0 | মি | |||
| অ-বৃত্তাকার আবরণ C | ≤1.0 | % | |||
| লেপ ব্যাস | 245.0 ± 10.0 | মি | |||
| লেপ-ক্ল্যাডিং ঘনত্বের ত্রুটি | ≤12.0 | মি | |||
| লেপ অ-বৃত্তাকার | .6.0 | % | |||
| কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি | ≤0.8 | মি | |||
| যান্ত্রিক বৈশিষ্ট্য | |||||
| কার্লিং | .4 | মি | |||
| প্রুফ স্ট্রেস | ≥0.69 | জিপিএ | |||
| লেপ ফালা বল | গড় মূল্য | 1.0-5.0 | এন | ||
| সর্বোচ্চ মূল্য | 1.3-8.9 | এন | |||
| ম্যাক্রো নমন ক্ষতি | 5060 মিমি, 100 চেনাশোনা, 1550nm এ | ≤0.05 | ডিবি | ||
| 5032 মিমি, 1 চেনাশোনা, 1550nm এ | ≤0.05 | ডিবি | |||
ফাইবার এবং লুজ টিউব রঙ সনাক্তকরণ
পৃথক ফাইবার এবং আলগা টিউবগুলি স্ট্যান্ডার্ড টিআইএ / ইআইএ -৯৯৮-এ এবং নীচের মতো রঙের কোডের সাথে সামঞ্জস্য করবে।
ফাইবার রঙ
ইস্পাত নল 1 (নং 1-24 ফাইবার)
ফাইবার রঙ
| না | ঘ | ঘ | ঘ | ঘ | ৫ | । | 7 | 8 | 9 | 10 | 11 | 12 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | একা |
একটি কালো ট্রেসার (100 মিমি পিচ)
| না | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | একা |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ইস্পাত নল 2 (নং 25-36 ফাইবার)
| না | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | লাল | প্রকৃতি | হলুদ | ভায়োলেট | গোলাপী | একা |
বৈশিষ্ট্য
Hy হাইড্রোফোবিক জেল দ্বারা ভরা স্টেইনলেস স্টিলের টিউবগুলি অপটিকাল তন্তুগুলির সুরক্ষা এবং সমর্থন সরবরাহ করে
• ভাল প্রসার্য কর্মক্ষমতা
• ছোট ব্যাস, হালকা ওজন, টাওয়ারের জন্য অতিরিক্ত অতিরিক্ত লোড
Opt অপটিকাল ইউনিট বানাতে উপযুক্ত ফাইবারের অতিরিক্ত দৈর্ঘ্য
• পরিবহন / স্টোরেজ তাপমাত্রা: -40 ℃ থেকে + 65 ℃ ℃
ওপিজডাব্লু এর স্পেকশন
| আইটেম | প্রযুক্তিগত তথ্য | ||
| আটকা পড়েছে | কোর, স্তর 1 স্তর 2 | ||
| প্রসারিত দিক | বাইরের স্তরটি ডান হাত | ||
| কেবল ব্যাস (নামমাত্র) | 14.0 মিমি | ||
| কেবলের ওজন (প্রায়) | 688.3 কেজি / কিমি | ||
| ক্রস বিভাগ সমর্থন | এএস ওয়্যার | 104.7 মিমি 2 | |
| রেটেড টেনসিল শক্তি (আরটিএস) | 111.6kN | ||
| ইলাস্টিকের মডুলাস (ই-মডুলাস) | 149.5N / মিমি 2 | ||
| তাপীয় বর্ধন সহগ | 13.4 × 10-6 / কে | ||
| সর্বাধিক কাজের চাপ (40% আরটিএস) | 44.64 কেএন | ||
| প্রতিদিনের স্ট্রেস (ইডিএস) (16 ~ 25% আরটিএস) | 17.86 ~ 27.9kN | ||
| 20 DC এ ডিসি প্রতিরোধের ℃ | 0.667 এহোম / কিমি | ||
| স্বল্প সময়ের বর্তমান (1 এস, 20 ～ 200 ℃) | 8.77kA | ||
| স্বল্প সময়ের বর্তমান ক্ষমতা (I2t) | 77.0kA²s | ||
| সর্বনিম্ন নমন ব্যাসার্ধ | স্থাপন | তারের ব্যাস 30 বার | |
| অপারেশন | তারের ব্যাস 15 বার | ||
| তাপমাত্রা সীমা | স্থাপন | -20 ℃ ～ + 60 ℃ | |
| স্টোরেজ এবং শিপিং | -40 ℃ ～ + 70 ℃ | ||
| অপারেশন | -40 ℃ ～ + 70 ℃ | ||
| মনন | ব্যান্ডউইথ | মেরুকরণ মোড ছড়িয়ে দেওয়া | ||||||
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
স্বতন্ত্র ফাইবার | ডিজাইন লিঙ্ক মান (এম = 20, কিউ = 0.01%) | |
| জি 652 ডি | - | - | ≤0.35 ডিবি / কিমি | ≤0.21 ডিবি / কিমি | - | - | ≤0.20ps / কিমি | ≤0.1ps / কিমি |
| জি 655 | - | - | - | ≤0.22 ডিবি / কিমি | - | - | ≤0.20ps / কিমি | ≤0.1ps / কিমি |
| 50 / 125μm | ≤3.0dB / কিমি | ≤1.0dB / কিমি | - | - | .600MHz.km | .1200MHz.km | - | - |
| 62.5 / 125μm | ≤3.5 ডিবি / কিমি | ≤1.0dB / কিমি | - | - | .200MHz.km | .600MHz.km | - | - |
প্যাকিং এবং শিপিং
• স্ট্যান্ডার্ড কেবল ড্রাম
• স্ট্যান্ডার্ড রিলের দৈর্ঘ্য: 2/3 কিলোমিটার / রিল, অন্যান্য দৈর্ঘ্যও উপলব্ধ
ওপিজিডাব্লু শক্তিশালী কাঠ-লোহার রিলের উপর শক্তভাবে এবং অভিন্নভাবে আঘাত করবে যা এএনএসআই / এএ 53-1981 বা সমান।ওপিজডাব্লুটিকে সাধারণ শিপিং, হ্যান্ডলিং, স্টোরেজ এবং স্ট্রিংিংয়ের ক্রিয়াকলাপের ক্ষতির হাত থেকে রক্ষা পেতে রিলটি স্টাউট কাঠ-আয়রনের বাটনে আটকে থাকবে।
তারের দৈর্ঘ্য অনুসারে, আমরা লোডিং তারের জন্য বিভিন্ন ধরণের রিল (ডি, ডি, বি, ডাব্লু 1, ডাব্লু 2) বেছে নিই।
পরিবেশগতভাবে
ISO14001, RoHS এবং OHSAS18001 সিস্টেমের সাথে সম্পূর্ণ মেনে চলুন
ইনস্টলেশন সুপারিশ
ইন্সটল করার পদ্ধতি:
এটি সুপারিশ করা হয় যে আইইইই স্ট্যান্ড 522-1992 এবং আমাদের সংস্থা ওপিজাব্লু ইনস্টল করার জন্য পদ্ধতিগুলি ব্যবহার করার পরামর্শ দেয় recommended
