পণ্যের বর্ণনা

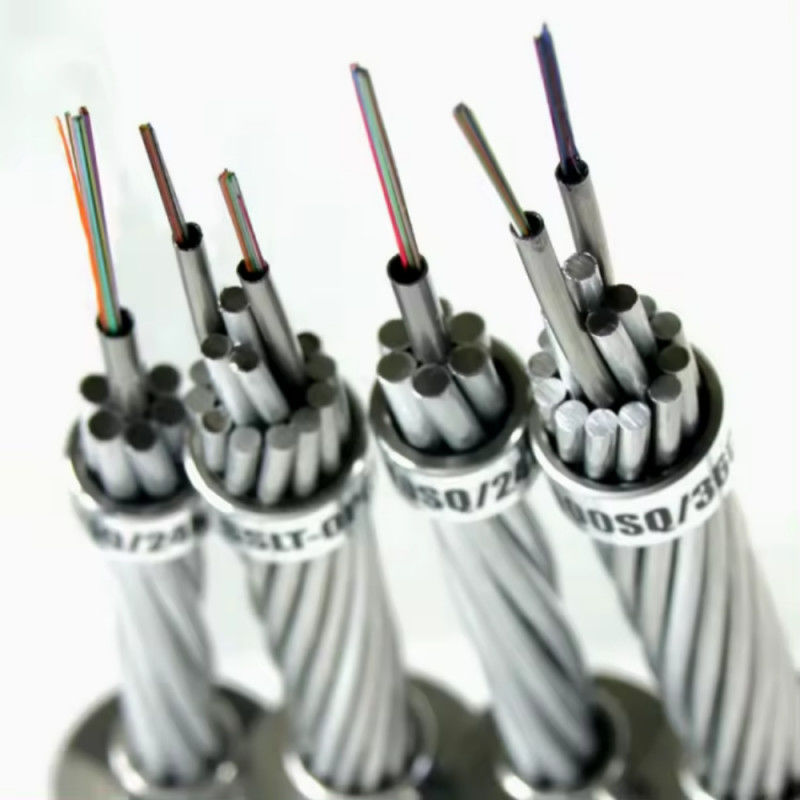

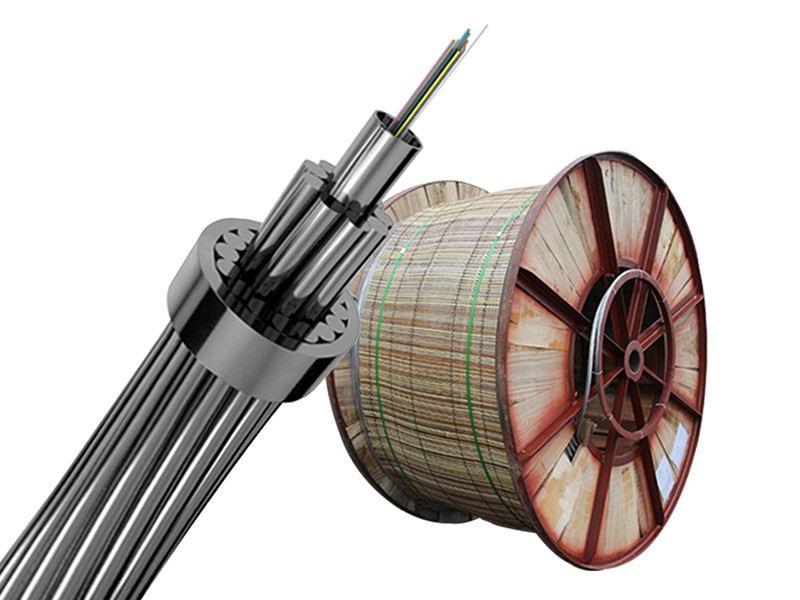

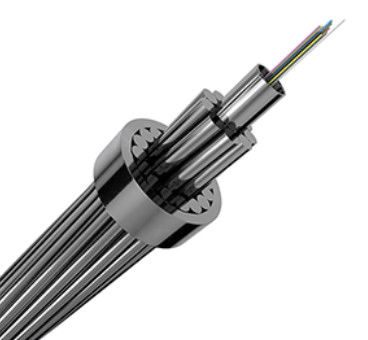

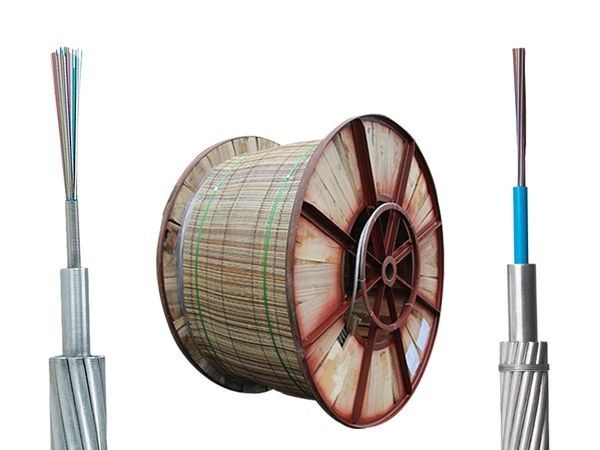

অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার (ওপিজিডব্লিউ)
ওপিজিডব্লিউ এর বর্ণনা
ওপিজিডব্লিউ অপটিক্যাল ক্যাবলটি অপটিক্যাল ফাইবার যোগাযোগ নেটওয়ার্ক গঠনের জন্য উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনের গ্রাউন্ড ওয়্যারেন্টে অপটিক্যাল ফাইবার স্থাপন করা হয়।এই কাঠামোটি গ্রাউন্ড ওয়্যার এবং যোগাযোগের দ্বৈত ফাংশন আছেঅপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যারটি ধাতব তারের আবরণের কারণে আরো নির্ভরযোগ্য, স্থিতিশীল এবং দৃঢ়। কারণ ওভারহেড গ্রাউন্ড ওয়্যার এবং অপটিক্যাল ক্যাবল একত্রে একত্রিত হয়,অপটিক্যাল ক্যাবলের অন্যান্য পদ্ধতির তুলনায়, নির্মাণের সময়কাল সংক্ষিপ্ত হয় এবং নির্মাণ ব্যয় সাশ্রয় হয়।
ওপিজিডব্লিউ অপটিক্যাল ক্যাবলের বৈশিষ্ট্য ও সুবিধা
ভাল স্টেইনলেস স্টীল টিউব উত্পাদন প্রযুক্তি ব্যবহার করে, টিউবটি জল ব্লকিং যৌগগুলির সাথে ভরা হয়, যা কার্যকরভাবে অপটিক্যাল ফাইবার রক্ষা করতে পারে
ভাল কম্প্যাক্ট এবং উচ্চ প্রসার্য শক্তি
শর্ট সার্কিট বর্তমান বিদ্যুৎ গ্রিড এবং যোগাযোগ নেটওয়ার্ক মধ্যে সামান্য পারস্পরিক হস্তক্ষেপ আছে
সাধারণ গ্রাউন্ড তারের স্পেসিফিকেশনের মতো, এটি স্থাপন করা খুব সুবিধাজনক এবং সরাসরি মূল গ্রাউন্ড তারের প্রতিস্থাপন করতে পারে।
ওপিজিডব্লিউ প্রধানত আনুষাঙ্গিক, রিলে সুরক্ষা, স্বয়ংক্রিয় ট্রান্সমিশন, উচ্চ-ভোল্টেজ লাইনগুলির সাথে ইনস্টলেশনের সাথে পাওয়ার যোগাযোগের জন্য ব্যবহৃত হয়।
স্ট্র্যান্ডড অপটিক্যাল গ্রাউন্ড ওয়্যার (ওপিজিডাব্লু) অ্যালুমিনিয়াম প্লাস্টিক স্টিলের তারের দ্বৈত বা তিন স্তর দ্বারা স্ট্র্যান্ডড হয় ((এসিএস) অথবা এসিএস তার এবং অ্যালুমিনিয়াম খাদ তারের মিশ্রণ,এর নকশাটি সর্বাধিক সাধারণ বৈদ্যুতিক লাইনের চাহিদার সাথে পুরোপুরি অভিযোজিত.
ফাইবারের ধরন:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 বিকল্প হিসাবে
ফাইবারের সংখ্যা:৯৬ টি পর্যন্ত কোর
প্রযোজ্য ভোল্টেজ ব্যাপ্তিঃ১১০ কেভি এবং তার নিচে ভোল্টেজ স্তরের বিদ্যুৎ লাইন।
অ্যাপ্লিকেশনঃসাধারণত নতুন নির্মিত এয়ারহেড পাওয়ার লাইনগুলিতে ব্যবহৃত হয়। বড় সংখ্যক ফাইবার এবং অতি উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের প্রয়োজনীয়তা পূরণ করতে পারে।বড় ত্রুটি শর্ট সার্কিট বর্তমান প্রেরণ করে বজ্রপাত বিরুদ্ধে সুরক্ষা প্রদান করতে পারেন

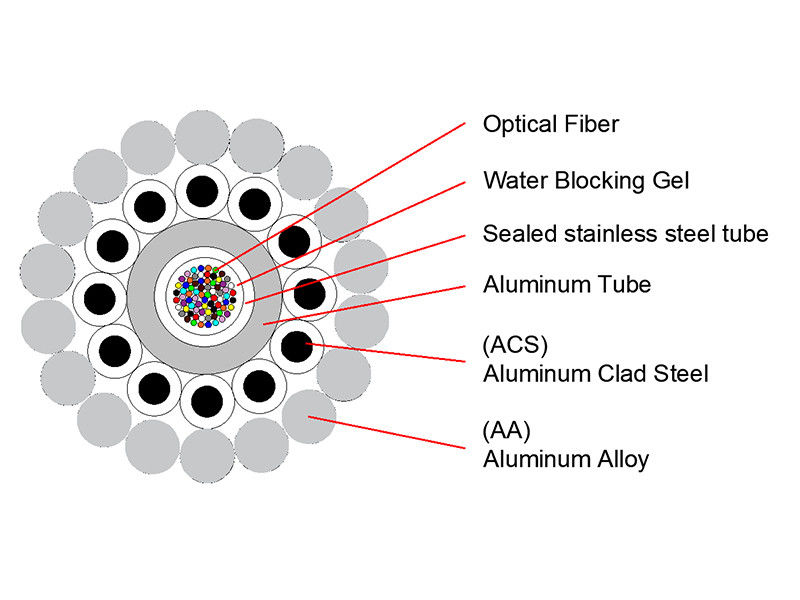

কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
প্যারামিটার
PBT অ্যালুমিনিয়াম টিউব সহ OPGW
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| |
|
|
|
|
|
| ওপিজিডব্লিউ-১১৩৮৭।9;176.৯) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ওপিজিডব্লিউ-৭০ ((৮১; ৪১) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW স্টেইনলেস স্টীল টিউবগুলির সাধারণ নকশা
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৮৯[55]।4;62.৯) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ওপিজিডব্লিউ-১১০[৯০]0;86.৯) |
24 |
14 |
600 |
90 |
86.9 |
| ওপিজিডব্লিউ-১০৪[64]।6;85.৬) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ওপিজিডব্লিউ-১২৭[79]।0;129.৫) |
36 |
15 |
537 |
79 |
129.5 |
| ওপিজিডব্লিউ-১৩৭[85]।0;148.৫) |
36 |
15.6 |
575 |
85 |
148.5 |
| ওপিজিডব্লিউ-১৪৫[৯৮]6;162.৩) |
48 |
16 |
719 |
98.6 |
162.3 |
তিন স্তরের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-২৩২[৩৪৩]0;191.৪ |
28 |
20.15 |
1696 |
343 |
191.4 |
| ওপিজিডব্লিউ-২৫৪[১১৬]5;554.৬) |
36 |
21 |
889 |
116.5 |
554.6 |
| ওপিজিডব্লিউ-৩৪৭[৩৬৬]9;687.৭) |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ওপিজিডব্লিউ-২৮২[৩৫৮]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
একক স্তর জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-৮০৮২।3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ওপিজিডব্লিউ-৭০৫৪।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ওপিজিডব্লিউ-৮০৮৪।6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
ডাবল লেয়ারের জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-১৪৩৮৭।9;176.৯) |
36 |
15.9 |
617 |
87.9 |
176.9 |
কেন্দ্রীয় স্টেইনলেস স্টীল লস টিউবের OPGW সাধারণ নকশা
একক স্তর জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৩২৪০।6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ওপিজিডব্লিউ-৪২৫৪।0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ওপিজিডব্লিউ-৪২-৪৩।5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ওপিজিডব্লিউ-৫৪৫।9;17.৫) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ওপিজিডব্লিউ-৬১৭৩।7১৭৫) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ওপিজিডব্লিউ-৬১৫।1;24.৫) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ওপিজিডব্লিউ-৬৮৮৮০।8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ওপিজিডব্লিউ-৭৫ (৫৪) ।5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ওপিজিডব্লিউ-৭৬৫৪।5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৯৬ (১২১)7;42.২) |
12 |
13 |
671 |
121.7 |
42.2 |
| ওপিজিডব্লিউ-১২৭ (১৪১) ।0;87.৯) |
24 |
15 |
825 |
141 |
87.9 |
| ওপিজিডব্লিউ-১২৭৭।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ওপিজিডব্লিউ-১৪৫ (১২১) ।0;132.২) |
28 |
16 |
857 |
121 |
132.2 |
| ওপিজিডব্লিউ-১৬৩ (১৩৮)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ওপিজিডব্লিউ-১৬৩৯৯।9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ওপিজিডব্লিউ-১৮৩ (১০৯)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ওপিজিডব্লিউ-১৮৩ (১১৮) ।4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
