পণ্যের বর্ণনা

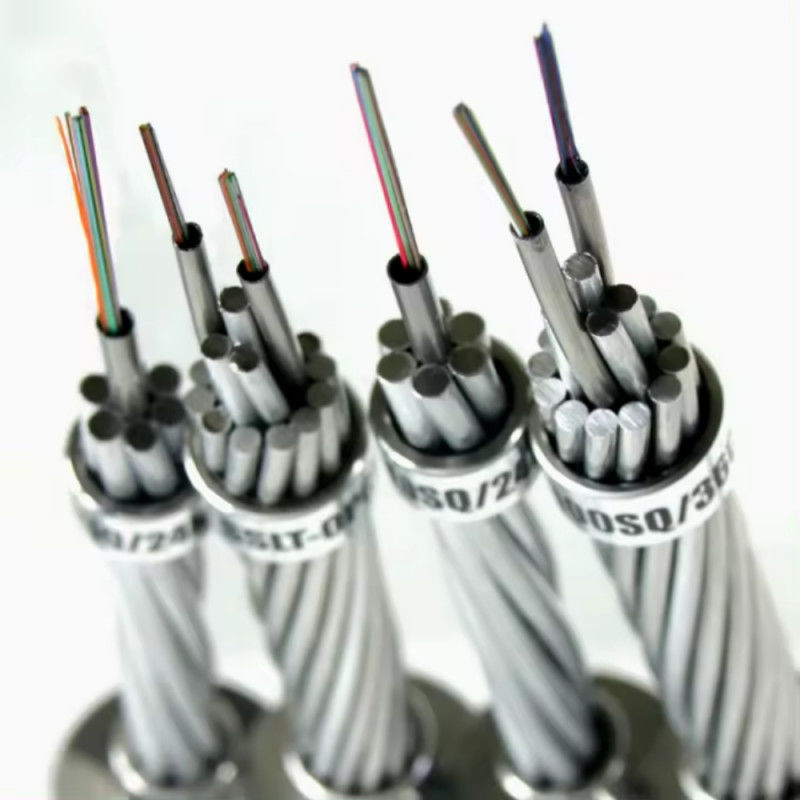

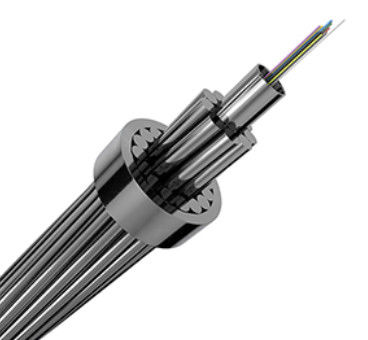

অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার (ওপিজিডব্লিউ)
ওপিজিডব্লিউ (অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার) ক্যাবলএটি উচ্চ ভোল্টেজ ট্রান্সমিশন লাইনে একটি গ্রাউন্ডিং তারের ভূমিকা সঙ্গে একটি অপটিক্যাল ফাইবার যোগাযোগ সিস্টেমের কার্যকারিতা একত্রিত করার জন্য ডিজাইন করা হয়।ক্যাবলটি উড়ন্ত বিদ্যুৎ লাইনগুলির গ্রাউন্ড তারের ভিতরে স্থাপন করা হয়এই দ্বৈত উদ্দেশ্যযুক্ত নকশা বিদ্যুৎ এবং যোগাযোগ নেটওয়ার্ক উভয়ই সামগ্রিক দক্ষতা এবং নির্ভরযোগ্যতা উন্নত করে।ধাতব তারের শক্তিশালীকরণের জন্য একটি শক্তিশালী এবং স্থিতিশীল কাঠামো প্রদান করেযেহেতু অপটিক্যাল ফাইবারগুলি গ্রাউন্ড ওয়্যারের মধ্যে সংহত করা হয়, তাই অন্যান্য পদ্ধতির তুলনায় ওপিজিডাব্লু নির্মাণের সময় এবং ব্যয় হ্রাস করে, প্রয়োগকে সহজ করে তোলে।
ওপিজিডব্লিউ অপটিক্যাল ক্যাবলের মূল বৈশিষ্ট্য এবং সুবিধাঃ
-
টেকসই স্টেইনলেস স্টীল নির্মাণ: উচ্চমানের স্টেইনলেস স্টীল টিউব ব্যবহার, জল-ব্লকিং যৌগ দিয়ে ভরা, আর্দ্রতা বা পরিবেশগত কারণগুলির দ্বারা ক্ষতি প্রতিরোধ করে অপটিক্যাল ফাইবারগুলির জন্য সর্বোত্তম সুরক্ষা নিশ্চিত করে।
-
উচ্চ শক্তি এবং কম্প্যাক্ট ডিজাইন: এই ক্যাবলটি কমপ্যাক্ট কিন্তু শক্ত, এটি কঠোর আবহাওয়া এবং উচ্চ যান্ত্রিক চাপের প্রতিরোধের জন্য ডিজাইন করা হয়েছে, এটি উচ্চ ভোল্টেজ পরিবেশে দীর্ঘ স্প্যানের জন্য উপযুক্ত।
-
সর্বনিম্ন হস্তক্ষেপ: বিদ্যুৎ নেটওয়ার্কের বৈদ্যুতিক স্রোত অপটিক্যাল যোগাযোগ নেটওয়ার্কের উপর সর্বনিম্ন প্রভাব ফেলে, স্থিতিশীল এবং হস্তক্ষেপ মুক্ত অপারেশন নিশ্চিত করে।
-
সহজ ইনস্টলেশন: ওপিজিডাব্লু তারগুলি সরাসরি traditionalতিহ্যবাহী গ্রাউন্ড ক্যাবলগুলি প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে, বিদ্যমান অবকাঠামোর উল্লেখযোগ্য পরিবর্তন ছাড়াই তাদের ইনস্টল করা সহজ করে তোলে, সময় সাশ্রয় করে এবং ব্যয় হ্রাস করে।
অপটিক্যাল ফাইবারকে পাওয়ার লাইন অবকাঠামোর সাথে সংহত করে, ওপিজিডাব্লু তারগুলি পাওয়ার ট্রান্সমিশন নেটওয়ার্কগুলিতে উচ্চ-গতির যোগাযোগের জন্য একটি সাশ্রয়ী মূল্যের, নির্ভরযোগ্য এবং দক্ষ সমাধান সরবরাহ করে।
ওপিজিডব্লিউ (অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার)প্রধানত রিলে সুরক্ষা, স্বয়ংক্রিয় ট্রান্সমিশন সহ পাওয়ার যোগাযোগ সিস্টেমের জন্য ব্যবহৃত হয় এবং উচ্চ ভোল্টেজ পাওয়ার লাইনগুলির পাশে ইনস্টল করা হয়।
দ্যস্ট্রেনড অপটিক্যাল গ্রাউন্ড ওয়্যার (ওপিজিডাব্লু)এটি অ্যালুমিনিয়াম-প্লেট স্টিল (এসিএস) তারের একাধিক স্তর, সাধারণত দুই বা তিন, বা এসিএস এবং অ্যালুমিনিয়াম খাদ তারের সমন্বয় গঠিত।এর নকশা বেশিরভাগ উড়ন্ত বিদ্যুৎ সংক্রমণ লাইনের চাহিদা মেটাতে উপযুক্ত.
মূল স্পেসিফিকেশনঃ
-
ফাইবারের ধরন: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (প্রয়োজনের উপর ভিত্তি করে পছন্দে নমনীয়তা প্রদান করে)
-
ফাইবার গণনা: অ্যাপ্লিকেশন প্রয়োজনের উপর নির্ভর করে 96 কোর পর্যন্ত।
-
ভোল্টেজ রেঞ্জ: 110kV বা তার কম ভোল্টেজ স্তরের বিদ্যুৎ লাইনগুলির জন্য উপযুক্ত।
প্রধান অ্যাপ্লিকেশনঃ
-
নতুন ওভারহেড বিদ্যুৎ লাইন: সাধারণত নতুন নির্মিত উচ্চ ভোল্টেজ লাইনগুলিতে ব্যবহৃত হয়, ওপিজিডাব্লু উভয়ই গ্রাউন্ড ওয়্যার এবং যোগাযোগ মাধ্যম হিসাবে কাজ করে।
-
উচ্চ ফাইবার ক্ষমতা: এটি বড় ফাইবার গণনা পরিচালনা করতে পারে, এটিকে অতি উচ্চ-ভোল্টেজ (ইউএইচভি) সংক্রমণ লাইনগুলির জন্য উপযুক্ত করে তোলে।
-
বজ্রপাতে সুরক্ষা: ওপিজিডব্লিউ ক্যাবল বড় শর্ট সার্কিট স্ট্রিম বহন করে বিদ্যুৎ বিপর্যয় এবং বৈদ্যুতিক ত্রুটির বিরুদ্ধে সিস্টেমকে রক্ষা করে।
ওপিজিডব্লিউ বিদ্যুৎ সংক্রমণ ও যোগাযোগের কার্যকারিতা একত্রিত করে, আধুনিক শক্তি অবকাঠামোর জন্য একটি সহজ সমাধান প্রদান করে।

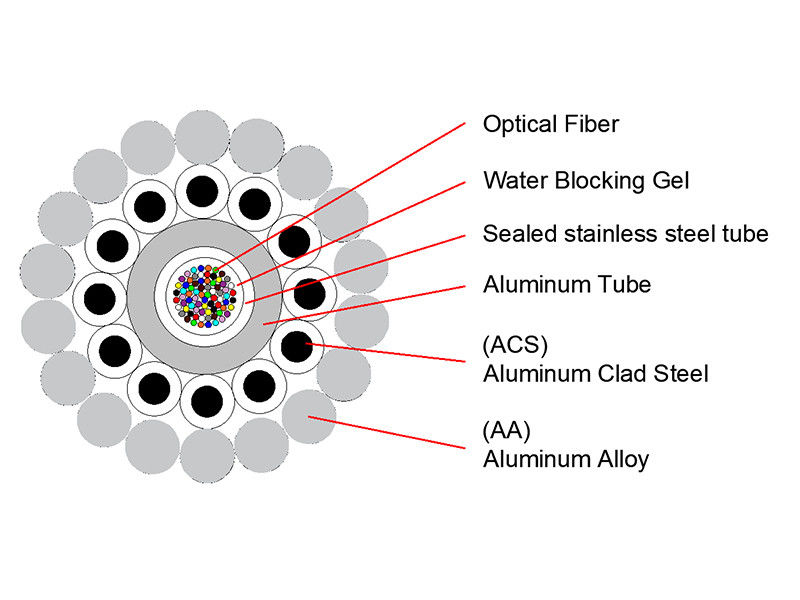

কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
প্যারামিটার
PBT অ্যালুমিনিয়াম টিউব সহ OPGW
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| |
|
|
|
|
|
| ওপিজিডব্লিউ-১১৩৮৭।9;176.৯) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ওপিজিডব্লিউ-৭০ ((৮১; ৪১) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW স্টেইনলেস স্টীল টিউবগুলির সাধারণ নকশা
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৮৯[55]।4;62.৯) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ওপিজিডব্লিউ-১১০[৯০]0;86.৯) |
24 |
14 |
600 |
90 |
86.9 |
| ওপিজিডব্লিউ-১০৪[64]।6;85.৬) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ওপিজিডব্লিউ-১২৭[79]।0;129.৫) |
36 |
15 |
537 |
79 |
129.5 |
| ওপিজিডব্লিউ-১৩৭[85]।0;148.৫) |
36 |
15.6 |
575 |
85 |
148.5 |
| ওপিজিডব্লিউ-১৪৫[৯৮]6;162.৩) |
48 |
16 |
719 |
98.6 |
162.3 |
তিন স্তরের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-২৩২[৩৪৩]0;191.৪ |
28 |
20.15 |
1696 |
343 |
191.4 |
| ওপিজিডব্লিউ-২৫৪[১১৬]5;554.৬) |
36 |
21 |
889 |
116.5 |
554.6 |
| ওপিজিডব্লিউ-৩৪৭[৩৬৬]9;687.৭) |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ওপিজিডব্লিউ-২৮২[৩৫৮]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
একক স্তর জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-৮০৮২।3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ওপিজিডব্লিউ-৭০৫৪।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ওপিজিডব্লিউ-৮০৮৪।6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
ডাবল লেয়ারের জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-১৪৩৮৭।9;176.৯) |
36 |
15.9 |
617 |
87.9 |
176.9 |
কেন্দ্রীয় স্টেইনলেস স্টীল লস টিউবের OPGW সাধারণ নকশা
একক স্তর জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৩২৪০।6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ওপিজিডব্লিউ-৪২৫৪।0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ওপিজিডব্লিউ-৪২-৪৩।5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ওপিজিডব্লিউ-৫৪৫।9;17.৫) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ওপিজিডব্লিউ-৬১৭৩।7১৭৫) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ওপিজিডব্লিউ-৬১৫।1;24.৫) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ওপিজিডব্লিউ-৬৮৮৮০।8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ওপিজিডব্লিউ-৭৫ (৫৪) ।5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ওপিজিডব্লিউ-৭৬৫৪।5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৯৬ (১২১)7;42.২) |
12 |
13 |
671 |
121.7 |
42.2 |
| ওপিজিডব্লিউ-১২৭ (১৪১) ।0;87.৯) |
24 |
15 |
825 |
141 |
87.9 |
| ওপিজিডব্লিউ-১২৭৭।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ওপিজিডব্লিউ-১৪৫ (১২১) ।0;132.২) |
28 |
16 |
857 |
121 |
132.2 |
| ওপিজিডব্লিউ-১৬৩ (১৩৮)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ওপিজিডব্লিউ-১৬৩৯৯।9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ওপিজিডব্লিউ-১৮৩ (১০৯)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ওপিজিডব্লিউ-১৮৩ (১১৮) ।4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
