পণ্যের বর্ণনা

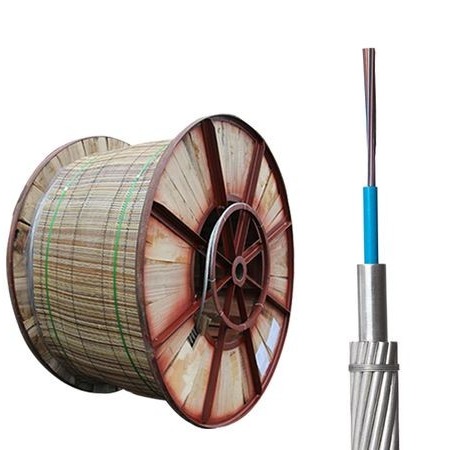

অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার (ওপিজিডব্লিউ)
পণ্যের সংক্ষিপ্ত বিবরণ
দ্যওপিজিডব্লিউ তারউচ্চ ভোল্টেজ ট্রান্সমিশন লাইনের ওভারহেড গ্রাউন্ড তারের মধ্যে অপটিক্যাল ফাইবার একীভূত করে, উভয়ই সক্ষম করেবৈদ্যুতিক গ্রাউন্ডএবংঅপটিক্যাল যোগাযোগএকক কাঠামোর মধ্যে। এই দ্বৈত ফাংশন নকশা সিস্টেমের নির্ভরযোগ্যতা বৃদ্ধি এবং অবকাঠামো সরলীকৃত করে। এর ধাতব-প্রতিরোধী নির্মাণের জন্য ধন্যবাদ, তারের শক্তিশালী, দীর্ঘস্থায়ী,এবং পরিবেশগত চাপ প্রতিরোধীপ্রচলিত ফাইবার ইনস্টলেশন পদ্ধতির তুলনায়, ওপিজিডাব্লুকম নির্মাণ সময়এবংকম সামগ্রিক খরচবিদ্যুৎ ও যোগাযোগের লাইন একত্রিত করে।
মূল বৈশিষ্ট্য ও সুবিধা
-
উন্নত সুরক্ষা: স্টেইনলেস স্টীল টিউবগুলি জল-ব্লকিং যৌগগুলির সাথে ভরা হয় যাতে ফাইবারগুলি আর্দ্রতা এবং শারীরিক ক্ষতির বিরুদ্ধে সুরক্ষিত থাকে।
-
কমপ্যাক্ট ও স্ট্রং: ক্যাবলটি দুর্দান্ত কাঠামোগত কম্প্যাক্টতা এবং উচ্চ প্রসার্য শক্তি সরবরাহ করে, যা কঠোর পরিবেশের জন্য উপযুক্ত।
-
ন্যূনতম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ: যোগাযোগের সংকেত এবং বিদ্যুৎ নেটওয়ার্কের শর্ট সার্কিট বর্তমানের মধ্যে পারস্পরিক হস্তক্ষেপ কমাতে ডিজাইন করা হয়েছে।
-
সহজ একীকরণ: স্ট্যান্ডার্ড গ্রাউন্ডড্রাইভের স্পেসিফিকেশনের সাথে মিলে যায়, যা ইনস্টলেশনকে সহজ করে তোলে নতুন এবং প্রতিস্থাপন প্রকল্প উভয়ের জন্য আদর্শ।
ওপিজিডব্লিউ ক্যাবলগুলি আধুনিক স্মার্ট গ্রিড অবকাঠামোতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, যা সরাসরি বিদ্যুৎ সংক্রমণ লাইনে একীভূত একটি নির্ভরযোগ্য যোগাযোগের ব্যাকবোন সরবরাহ করে।এই ইন্টিগ্রেশন রিয়েল-টাইম মনিটরিং সহজ করে তোলে, ত্রুটি সনাক্তকরণ এবং ডেটা সংক্রমণ, গ্রিডের দক্ষতা উন্নত এবং ডাউনটাইম হ্রাস।ওপিজিডাব্লু তারগুলি বজ্রপাতের মতো পরিবেশগত কারণগুলির প্রতি শক্তিশালী প্রতিরোধের বজায় রেখে দীর্ঘ দূরত্বের উচ্চ-গতির ডেটা স্থানান্তরকে সমর্থন করেতাদের শক্তিশালী নকশা এবং দ্বৈত-কার্যকারিতা তাদের সর্বনিম্ন ব্যাঘাত এবং ব্যয়ের সাথে তাদের নেটওয়ার্ক আধুনিকীকরণ করার লক্ষ্যে ইউটিলিটিগুলির জন্য পছন্দসই পছন্দ করে।
ওপিজিডব্লিউ এর প্রয়োগ এবং কাঠামো
ওপিজিডাব্লু তারগুলি প্রধানত রিলে সুরক্ষা এবং স্বয়ংক্রিয় নিয়ন্ত্রণ সিস্টেমের মতো আনুষাঙ্গিকগুলির সাথে পাওয়ার লাইন যোগাযোগের জন্য ব্যবহৃত হয়,এবং উচ্চ ভোল্টেজ ট্রান্সমিশন লাইনের সাথে একসাথে ইনস্টল করা হয়.

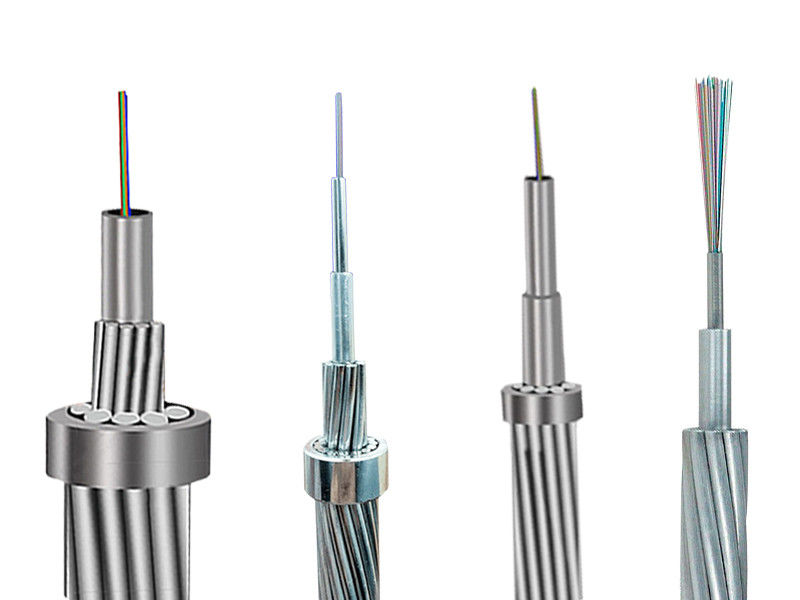

স্ট্র্যান্ডড অপটিক্যাল গ্রাউন্ড ওয়্যার (ওপিজিডাব্লু) অ্যালুমিনিয়াম-ক্ল্যাটেড স্টিল (এসিএস) তারের দুই বা তিনটি স্তর বা এসিএস এবং অ্যালুমিনিয়াম খাদ তারের সংমিশ্রণ নিয়ে গঠিত।এই নির্মাণটি বৈদ্যুতিক ট্রান্সমিশন লাইনগুলির সাধারণ প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে, যা যান্ত্রিক শক্তি এবং বৈদ্যুতিক পারফরম্যান্স উভয়ই সরবরাহ করে।
টেকনিক্যাল স্পেসিফিকেশন
-
ফাইবারের ধরনঃG652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন বিকল্প)
-
ফাইবার কোর গণনাঃ৯৬টি কোর পর্যন্ত
-
ভোল্টেজ রেঞ্জঃ১১০ কিলোভোল্ট পর্যন্ত এবং তার নিচে নামমাত্র বিদ্যুৎ লাইনগুলির জন্য উপযুক্ত
অ্যাপ্লিকেশন
ওপিজিডাব্লু তারগুলি নতুন নির্মিত এয়ারহেড বিদ্যুৎ লাইনে ব্যাপকভাবে ব্যবহৃত হয় এবং উচ্চ ফাইবার গণনা এবং অতি-উচ্চ ভোল্টেজ (ইউএইচভি) সংক্রমণ প্রয়োজন এমন প্রকল্পগুলির জন্য উপযুক্ত।তারা এছাড়াও নিরাপদভাবে তারের মাধ্যমে বড় ত্রুটি শর্ট সার্কিট স্রোত পরিচালনা করে বজ্রপাত সুরক্ষা প্রদান.
সাধারণ নকশা

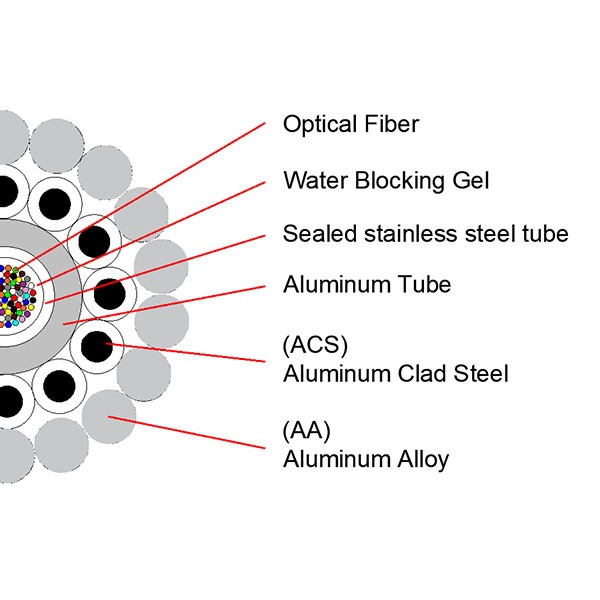

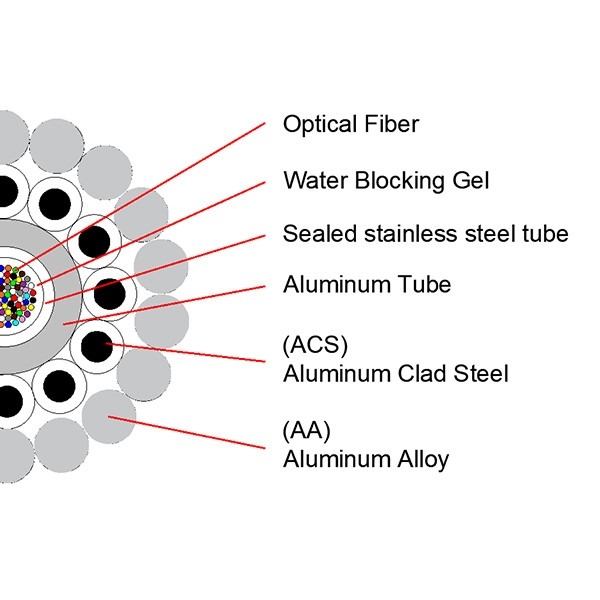

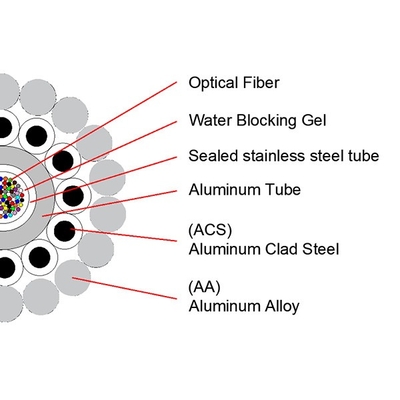

স্ট্যান্ডার্ড OPGW ডিজাইনে একটি কেন্দ্রীয় স্টেইনলেস স্টিল টিউব রয়েছে যা অ্যালুমিনিয়াম দিয়ে আচ্ছাদিত, শক্তিশালী সুরক্ষা এবং স্থায়িত্ব প্রদান করে।
প্যারামিটার
PBT অ্যালুমিনিয়াম টিউব সহ OPGW
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| |
|
|
|
|
|
| ওপিজিডব্লিউ-১১৩৮৭।9;176.৯) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ওপিজিডব্লিউ-৭০ ((৮১; ৪১) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW স্টেইনলেস স্টীল টিউবগুলির সাধারণ নকশা
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৮৯[55]।4;62.৯) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ওপিজিডব্লিউ-১১০[৯০]0;86.৯) |
24 |
14 |
600 |
90 |
86.9 |
| ওপিজিডব্লিউ-১০৪[64]।6;85.৬) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ওপিজিডব্লিউ-১২৭[79]।0;129.৫) |
36 |
15 |
537 |
79 |
129.5 |
| ওপিজিডব্লিউ-১৩৭[85]।0;148.৫) |
36 |
15.6 |
575 |
85 |
148.5 |
| ওপিজিডব্লিউ-১৪৫[৯৮]6;162.৩) |
48 |
16 |
719 |
98.6 |
162.3 |
তিন স্তরের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-২৩২[৩৪৩]0;191.৪ |
28 |
20.15 |
1696 |
343 |
191.4 |
| ওপিজিডব্লিউ-২৫৪[১১৬]5;554.৬) |
36 |
21 |
889 |
116.5 |
554.6 |
| ওপিজিডব্লিউ-৩৪৭[৩৬৬]9;687.৭) |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ওপিজিডব্লিউ-২৮২[৩৫৮]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
একক স্তর জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-৮০৮২।3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ওপিজিডব্লিউ-৭০৫৪।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ওপিজিডব্লিউ-৮০৮৪।6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
ডাবল লেয়ারের জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-১৪৩৮৭।9;176.৯) |
36 |
15.9 |
617 |
87.9 |
176.9 |
কেন্দ্রীয় স্টেইনলেস স্টীল লস টিউবের OPGW সাধারণ নকশা
একক স্তর জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৩২৪০।6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ওপিজিডব্লিউ-৪২৫৪।0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ওপিজিডব্লিউ-৪২-৪৩।5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ওপিজিডব্লিউ-৫৪৫।9;17.৫) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ওপিজিডব্লিউ-৬১৭৩।7১৭৫) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ওপিজিডব্লিউ-৬১৫।1;24.৫) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ওপিজিডব্লিউ-৬৮৮৮০।8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ওপিজিডব্লিউ-৭৫ (৫৪) ।5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ওপিজিডব্লিউ-৭৬৫৪।5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৯৬ (১২১)7;42.২) |
12 |
13 |
671 |
121.7 |
42.2 |
| ওপিজিডব্লিউ-১২৭ (১৪১) ।0;87.৯) |
24 |
15 |
825 |
141 |
87.9 |
| ওপিজিডব্লিউ-১২৭৭।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ওপিজিডব্লিউ-১৪৫ (১২১) ।0;132.২) |
28 |
16 |
857 |
121 |
132.2 |
| ওপিজিডব্লিউ-১৬৩ (১৩৮)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ওপিজিডব্লিউ-১৬৩৯৯।9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ওপিজিডব্লিউ-১৮৩ (১০৯)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ওপিজিডব্লিউ-১৮৩ (১১৮) ।4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
-
আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
আমরা 10 বছরেরও বেশি অভিজ্ঞতার সাথে একটি প্রস্তুতকারক, যা ফাইবার অপটিক ক্যাবল, ড্রপ ক্যাবল, প্যাচ কর্ড এবং আরও অনেক কিছুর গবেষণা, বিকাশ এবং উত্পাদনে বিশেষজ্ঞ।আমাদের কারখানা গুয়াংজু শহরে অবস্থিতআমাদের সাথে দেখা করার জন্য আপনাদের আন্তরিকভাবে স্বাগতম।
-
আপনার পণ্যের গুণমান কেমন?
প্রসবের আগে, প্রতিটি ফাইবার গুণমান নিশ্চিত করার জন্য পুঙ্খানুপুঙ্খ পরীক্ষার মধ্য দিয়ে যায়। মূল্য নিশ্চিত করার পরে, আপনি আমাদের পণ্যের মান যাচাই করতে বিনামূল্যে নমুনা অনুরোধ করতে পারেন।
-
আপনি কি ছোট অর্ডার গ্রহণ করেন?
হ্যাঁ, আমরা করি। আমরা আমাদের গ্রাহকদের নতুন প্রকল্প সমর্থন করি এবং বুঝতে পারি যে ব্যবসা প্রায়ই ছোট অর্ডার দিয়ে শুরু হয়।
-
আপনার সাধারণত ডেলিভারি সময় কত?
অর্ডার পরিমাণের উপর নির্ভর করে ডেলিভারি সাধারণত 3 ~ 7 কার্যদিবস সময় নেয়। নিশ্চিত থাকুন, পেমেন্ট পাওয়ার পর আমরা শিপমেন্টের ব্যবস্থা করব।
-
আপনি কি OEM সেবা প্রদান করেন?
হ্যাঁ, OEM পরিষেবা স্বাগত। আমরা পণ্যগুলিতে আপনার লোগো মুদ্রণ করতে পারি এবং আপনার যে কোনও কাস্টমাইজেশন ধারণা গ্রহণ করতে পারি।
