পণ্যের বর্ণনা
অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার (ওপিজিডব্লিউ)
ওপিজিডব্লিউ ক্যাবল ওভারভিউ
অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার (ওপিজিডাব্লু) একটি বিশেষ ধরণের ক্যাবল যা উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনের গ্রাউন্ড ওয়্যারের মধ্যে অপটিক্যাল ফাইবারকে সংহত করে।বিদ্যুৎ সুরক্ষার ফাংশন একত্রিত করে, গ্রাউন্ডিং এবং অপটিক্যাল যোগাযোগ, ওপিজিডব্লিউ আধুনিক বিদ্যুৎ নেটওয়ার্কগুলির জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান প্রদান করে। তারের ভিতরে অপটিক্যাল ফাইবারগুলি উচ্চ গতির ডেটা ট্রান্সমিশন সক্ষম করে,যখন চারপাশের ধাতব তারগুলি চমৎকার যান্ত্রিক কর্মক্ষমতা এবং বৈদ্যুতিক সুরক্ষা নিশ্চিত করেঐতিহ্যগত অপটিক্যাল ক্যাবল ইনস্টলেশনের তুলনায়, ওপিজিডব্লিউ নির্মাণের সময় কমিয়ে দেয়, সামগ্রিক খরচ কমিয়ে দেয় এবং দীর্ঘমেয়াদী স্থিতিশীলতা উন্নত করে।
মূল বৈশিষ্ট্য ও সুবিধা
-
উন্নত সুরক্ষা: স্টেইনলেস স্টীল টিউব ডিজাইন জল-ব্লকিং যৌগ দিয়ে ভরাট আর্দ্রতা এবং যান্ত্রিক চাপ বিরুদ্ধে অপটিক্যাল ফাইবার জন্য উচ্চতর সুরক্ষা প্রদান করে।
-
উচ্চ যান্ত্রিক শক্তি: কঠোর পরিবেশ এবং শক্তিশালী যান্ত্রিক লোড সহ্য করার জন্য চমৎকার টান শক্তি সহ কম্প্যাক্ট কাঠামো।
-
বৈদ্যুতিক পারফরম্যান্স: শর্ট সার্কিটের সময় বিদ্যুৎ নেটওয়ার্ক এবং যোগাযোগ ব্যবস্থার মধ্যে হস্তক্ষেপ কার্যকরভাবে হ্রাস করে।
-
সহজ ইনস্টলেশন: প্রচলিত গ্রাউন্ডড্রাইভ স্পেসিফিকেশনের সাথে মেলে ডিজাইন করা, OPGW সহজেই ইনস্টল করা যেতে পারে এবং প্রধান পরিবর্তন ছাড়াই বিদ্যমান গ্রাউন্ডড্রাইভগুলি সরাসরি প্রতিস্থাপন করতে পারে।
-
দ্বৈত কার্যকারিতা: বিদ্যুৎ ব্যবস্থা এবং উচ্চ ক্ষমতাসম্পন্ন অপটিক্যাল যোগাযোগ চ্যানেলের জন্য উভয়ই গ্রাউন্ডিং সুরক্ষা প্রদান করে, যা নির্ভরযোগ্যতা এবং খরচ কার্যকারিতা নিশ্চিত করে।
-
বিস্তৃত প্রয়োগ: পাওয়ার ট্রান্সমিশন লাইন, সাবস্টেশন এবং স্মার্ট গ্রিড যোগাযোগ নেটওয়ার্কে ব্যবহারের জন্য আদর্শ।
ওপিজিডব্লিউ ক্যাবল ওভারভিউ
প্রধান কাজ
ওপিজিডাব্লু তারগুলি মূলত পাওয়ার যোগাযোগ ব্যবস্থায় প্রয়োগ করা হয়, রিলে সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ এবং ডেটা ট্রান্সমিশনের জন্য আনুষাঙ্গিকগুলির সাথে একসাথে কাজ করে।এগুলি উচ্চ ভোল্টেজের বিদ্যুৎ লাইনগুলির পাশে ইনস্টল করা হয়, অপটিক্যাল যোগাযোগ এবং গ্রাউন্ডিং ফাংশন একত্রিত করে।
কাঠামো

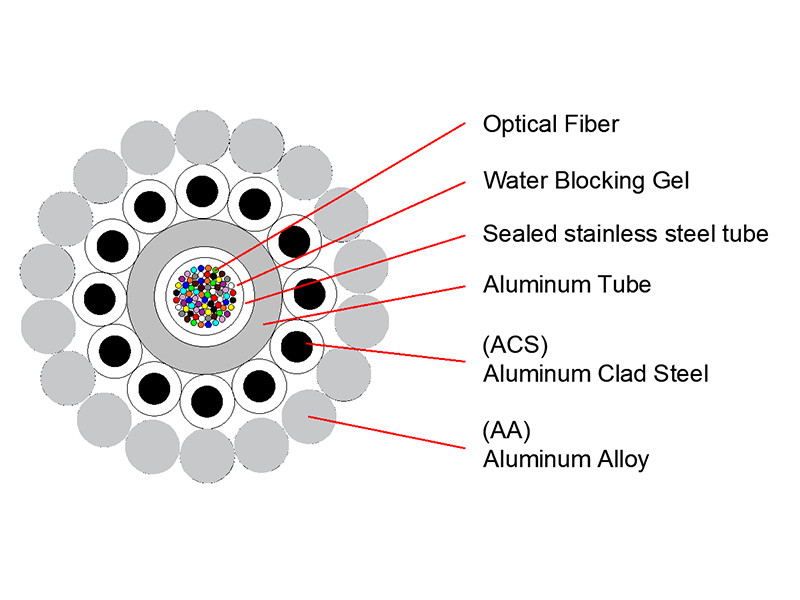

স্ট্র্যান্ডড অপটিক্যাল গ্রাউন্ড ওয়্যার (ওপিজিডাব্লু) অ্যালুমিনিয়াম-ক্ল্যাটেড স্টিলের দুটি বা তিনটি স্তর (এসিএস) বা এসিএস এবং অ্যালুমিনিয়াম খাদ তারের মিশ্রণ দিয়ে তৈরি করা হয়।এই নকশাটি পাওয়ার ট্রান্সমিশন লাইনগুলির সাধারণ কাঠামোগত এবং যান্ত্রিক চাহিদা পূরণের জন্য অনুকূলিত করা হয়েছে.
ফাইবার স্পেসিফিকেশন
-
অপশনাল ফাইবারের ধরনঃ G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
ফাইবার সংখ্যাঃ 96 টি পর্যন্ত কোর
বৈদ্যুতিক ও অ্যাপ্লিকেশন পরিসীমা
-
110KV এবং তার নিচে ভোল্টেজ স্তরের সঙ্গে শক্তি লাইন জন্য উপযুক্ত
-
নতুন এয়ারহেড ট্রান্সমিশন লাইনে ব্যাপকভাবে ব্যবহৃত
-
ইউএইচভি (অল্ট্রা হাই ভোল্টেজ) সিস্টেমের জন্য অনেক সংখ্যক ফাইবার বহন করতে সক্ষম
-
বজ্রপাতের বিরুদ্ধে সুরক্ষা প্রদান করে এবং নিরাপদে শর্ট সার্কিট ত্রুটি বর্তমান পরিচালনা
সাধারণ নকশা
কেন্দ্রীয় অ্যালুমিনিয়াম-আচ্ছাদিত স্টেইনলেস স্টিল টিউব কাঠামো, চমৎকার ফাইবার সুরক্ষা, যান্ত্রিক শক্তি এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।
প্যারামিটার
PBT অ্যালুমিনিয়াম টিউব সহ OPGW
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| |
|
|
|
|
|
| ওপিজিডব্লিউ-১১৩৮৭।9;176.৯) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ওপিজিডব্লিউ-৭০ ((৮১; ৪১) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW স্টেইনলেস স্টীল টিউবগুলির সাধারণ নকশা
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৮৯[55]।4;62.৯) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ওপিজিডব্লিউ-১১০[৯০]0;86.৯) |
24 |
14 |
600 |
90 |
86.9 |
| ওপিজিডব্লিউ-১০৪[64]।6;85.৬) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ওপিজিডব্লিউ-১২৭[79]।0;129.৫) |
36 |
15 |
537 |
79 |
129.5 |
| ওপিজিডব্লিউ-১৩৭[85]।0;148.৫) |
36 |
15.6 |
575 |
85 |
148.5 |
| ওপিজিডব্লিউ-১৪৫[৯৮]6;162.৩) |
48 |
16 |
719 |
98.6 |
162.3 |
তিন স্তরের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-২৩২[৩৪৩]0;191.৪ |
28 |
20.15 |
1696 |
343 |
191.4 |
| ওপিজিডব্লিউ-২৫৪[১১৬]5;554.৬) |
36 |
21 |
889 |
116.5 |
554.6 |
| ওপিজিডব্লিউ-৩৪৭[৩৬৬]9;687.৭) |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ওপিজিডব্লিউ-২৮২[৩৫৮]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
একক স্তর জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-৮০৮২।3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ওপিজিডব্লিউ-৭০৫৪।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ওপিজিডব্লিউ-৮০৮৪।6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
ডাবল লেয়ারের জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-১৪৩৮৭।9;176.৯) |
36 |
15.9 |
617 |
87.9 |
176.9 |
কেন্দ্রীয় স্টেইনলেস স্টীল লস টিউবের OPGW সাধারণ নকশা
একক স্তর জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৩২৪০।6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ওপিজিডব্লিউ-৪২৫৪।0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ওপিজিডব্লিউ-৪২-৪৩।5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ওপিজিডব্লিউ-৫৪৫।9;17.৫) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ওপিজিডব্লিউ-৬১৭৩।7১৭৫) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ওপিজিডব্লিউ-৬১৫।1;24.৫) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ওপিজিডব্লিউ-৬৮৮৮০।8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ওপিজিডব্লিউ-৭৫ (৫৪) ।5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ওপিজিডব্লিউ-৭৬৫৪।5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৯৬ (১২১)7;42.২) |
12 |
13 |
671 |
121.7 |
42.2 |
| ওপিজিডব্লিউ-১২৭ (১৪১) ।0;87.৯) |
24 |
15 |
825 |
141 |
87.9 |
| ওপিজিডব্লিউ-১২৭৭।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ওপিজিডব্লিউ-১৪৫ (১২১) ।0;132.২) |
28 |
16 |
857 |
121 |
132.2 |
| ওপিজিডব্লিউ-১৬৩ (১৩৮)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ওপিজিডব্লিউ-১৬৩৯৯।9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ওপিজিডব্লিউ-১৮৩ (১০৯)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ওপিজিডব্লিউ-১৮৩ (১১৮) ।4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
