পণ্যের বর্ণনা

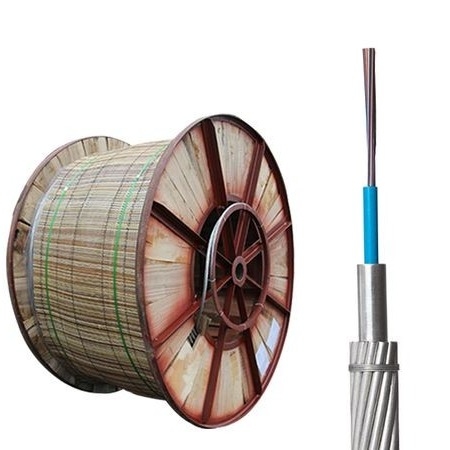

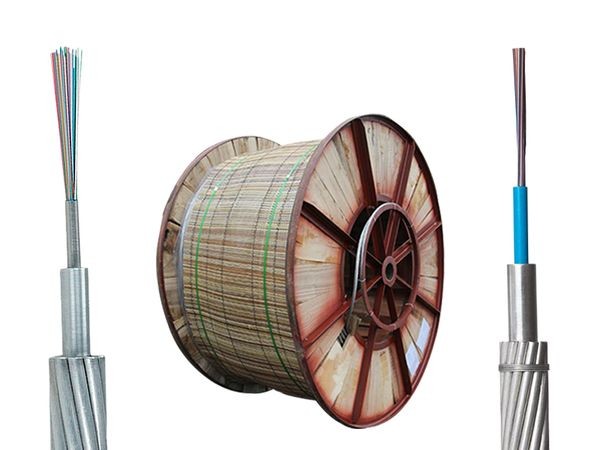

অপটিক্যাল পাওয়ার গ্রাউন্ড ওয়্যার (ওপিজিডব্লিউ)
ওপিজিডব্লিউ এর বর্ণনা
ওপিজিডব্লিউ অপটিক্যাল ক্যাবলটি উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনগুলির গ্রাউন্ডিং তারের ভিতরে অপটিক্যাল ফাইবারগুলিকে সংহত করে, বিদ্যুৎ নেটওয়ার্কের সাথে একটি নিরাপদ এবং দক্ষ যোগাযোগ ব্যবস্থা তৈরি করে।এর দ্বৈত ভূমিকা হচ্ছে গ্রাউন্ডিং এবং ডেটা ট্রান্সমিশন।, ওপিজিডাব্লু উভয় পাওয়ার সিস্টেম সুরক্ষা এবং নির্ভরযোগ্য যোগাযোগ নিশ্চিত করে। ধাতব তারের কাঠামো চমৎকার যান্ত্রিক শক্তি, স্থিতিশীলতা এবং দীর্ঘ সেবা জীবন প্রদান করে।প্রচলিত অপটিক্যাল ক্যাবল ইনস্টলেশনের তুলনায়, ওপিজিডব্লিউ নির্মাণের সময় এবং সামগ্রিক প্রকল্পের ব্যয় উল্লেখযোগ্যভাবে হ্রাস করে। এটি বিদ্যুৎ সংক্রমণ প্রকল্প, সাবস্টেশন এবং স্মার্ট গ্রিড যোগাযোগ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।
ওপিজিডব্লিউ অপটিক্যাল ক্যাবলের বৈশিষ্ট্য ও সুবিধা
-
সর্বাধিক ফাইবার সুরক্ষার জন্য জল-ব্লকিং যৌগ দিয়ে ভরাট উন্নত স্টেইনলেস স্টীল টিউব প্রযুক্তি।
-
উচ্চ প্রসার্য শক্তি এবং কম্প্যাক্ট কাঠামো কঠোর পরিবেশে স্থায়িত্ব নিশ্চিত করে।
-
এমনকি শর্ট সার্কিট অবস্থায়ও বিদ্যুৎ নেটওয়ার্ক এবং যোগাযোগ নেটওয়ার্কের মধ্যে কম হস্তক্ষেপ।
-
সহজ ইনস্টলেশন √ সাধারণ গ্রাউন্ড ওয়্যার স্পেসিফিকেশনগুলির সাথে সামঞ্জস্যপূর্ণ এবং বিদ্যমান গ্রাউন্ড ওয়্যারগুলি সরাসরি প্রতিস্থাপন করতে পারে।
-
দুর্দান্ত বজ্রপাত প্রতিরোধের এবং দীর্ঘ সময় ধরে স্থিতিশীল কর্মক্ষমতা।
-
পাওয়ার ট্রান্সমিশন অবকাঠামোর মধ্যে যোগাযোগকে একীভূত করার জন্য ব্যয়বহুল সমাধান।
OPGW তারের বর্ণনা
প্রয়োগ
ওপিজিডব্লিউ প্রধানত পাওয়ার কমিউনিকেশন সিস্টেমে প্রয়োগ করা হয়। এটি রিলে সুরক্ষা, স্বয়ংক্রিয় পর্যবেক্ষণ,এবং উচ্চ ভোল্টেজ পাওয়ার লাইন বরাবর ইনস্টল করা হলে সংকেত সংক্রমণ.

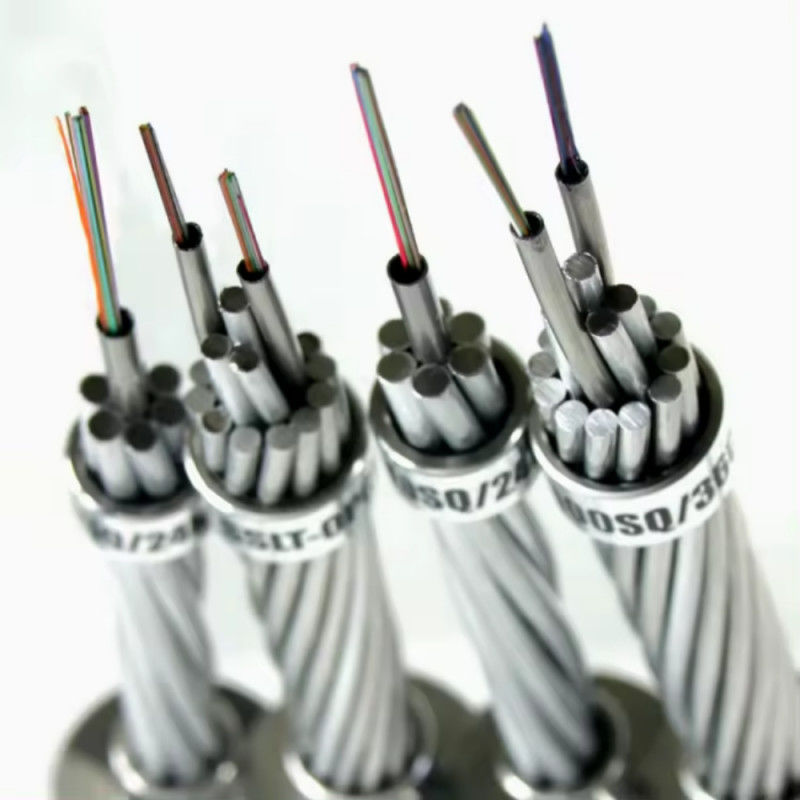

কাঠামো
স্ট্র্যান্ডড অপটিক্যাল গ্রাউন্ড ওয়্যার (ওপিজিডাব্লু) অ্যালুমিনিয়াম-প্লেটেড স্টিল (এসিএস) তারের দ্বৈত বা ট্রিপল স্তর বা এসিএস এবং অ্যালুমিনিয়াম খাদ তারের মিশ্রণ দিয়ে তৈরি করা হয়।আধুনিক উড়ন্ত বিদ্যুৎ নেটওয়ার্কের চাহিদা মেটাতে এর নকশা অপ্টিমাইজ করা হয়েছে, যা বৈদ্যুতিক গ্রাউন্ডিং এবং অপটিক্যাল যোগাযোগ উভয়ই নিশ্চিত করে।
ফাইবার অপশন
ফাইবার গণনা
ভোল্টেজ রেঞ্জ
প্রধান অ্যাপ্লিকেশন
-
নতুন নির্মিত এয়ারহেড বিদ্যুৎ লাইনগুলিতে ব্যাপকভাবে ব্যবহৃত
-
বড় ফাইবার ক্ষমতা এবং অতি উচ্চ-ভোল্টেজ (ইউএইচভি) সংক্রমণ প্রকল্পের জন্য আদর্শ
-
শর্ট সার্কিট ত্রুটি বর্তমান বহন করার সময় গ্রাউন্ডিং এবং বজ্রপাত সুরক্ষা প্রদান করে
সাধারণ নকশা
প্যারামিটার
PBT অ্যালুমিনিয়াম টিউব সহ OPGW
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| |
|
|
|
|
|
| ওপিজিডব্লিউ-১১৩৮৭।9;176.৯) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ওপিজিডব্লিউ-৭০ ((৮১; ৪১) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW স্টেইনলেস স্টীল টিউবগুলির সাধারণ নকশা
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৮৯[55]।4;62.৯) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ওপিজিডব্লিউ-১১০[৯০]0;86.৯) |
24 |
14 |
600 |
90 |
86.9 |
| ওপিজিডব্লিউ-১০৪[64]।6;85.৬) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ওপিজিডব্লিউ-১২৭[79]।0;129.৫) |
36 |
15 |
537 |
79 |
129.5 |
| ওপিজিডব্লিউ-১৩৭[85]।0;148.৫) |
36 |
15.6 |
575 |
85 |
148.5 |
| ওপিজিডব্লিউ-১৪৫[৯৮]6;162.৩) |
48 |
16 |
719 |
98.6 |
162.3 |
তিন স্তরের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-২৩২[৩৪৩]0;191.৪ |
28 |
20.15 |
1696 |
343 |
191.4 |
| ওপিজিডব্লিউ-২৫৪[১১৬]5;554.৬) |
36 |
21 |
889 |
116.5 |
554.6 |
| ওপিজিডব্লিউ-৩৪৭[৩৬৬]9;687.৭) |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ওপিজিডব্লিউ-২৮২[৩৫৮]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
কেন্দ্রীয় AL- আবৃত স্টেইনলেস স্টীল টিউব OPGW সাধারণ ডিজাইন
একক স্তর জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-৮০৮২।3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ওপিজিডব্লিউ-৭০৫৪।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ওপিজিডব্লিউ-৮০৮৪।6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
ডাবল লেয়ারের জন্য সাধারণ নকশা
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ ((মিমি) |
ওজন (কেজি/কিমি) |
RTS ((KN) |
শর্ট সার্কিট ((KA2s) |
| ওপিজিডব্লিউ-১৪৩৮৭।9;176.৯) |
36 |
15.9 |
617 |
87.9 |
176.9 |
কেন্দ্রীয় স্টেইনলেস স্টীল লস টিউবের OPGW সাধারণ নকশা
একক স্তর জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৩২৪০।6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ওপিজিডব্লিউ-৪২৫৪।0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ওপিজিডব্লিউ-৪২-৪৩।5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ওপিজিডব্লিউ-৫৪৫।9;17.৫) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ওপিজিডব্লিউ-৬১৭৩।7১৭৫) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ওপিজিডব্লিউ-৬১৫।1;24.৫) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ওপিজিডব্লিউ-৬৮৮৮০।8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ওপিজিডব্লিউ-৭৫ (৫৪) ।5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ওপিজিডব্লিউ-৭৬৫৪।5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
ডাবল লেয়ারের জন্য আদর্শ নকশাঃ
| স্পেসিফিকেশন |
ফাইবার গণনা |
ব্যাসার্ধ (মিমি) |
ওজন (কেজি/কিমি) |
আরটিএস (কেএন) |
শর্ট সার্কিট (KA2s) |
| ওপিজিডব্লিউ-৯৬ (১২১)7;42.২) |
12 |
13 |
671 |
121.7 |
42.2 |
| ওপিজিডব্লিউ-১২৭ (১৪১) ।0;87.৯) |
24 |
15 |
825 |
141 |
87.9 |
| ওপিজিডব্লিউ-১২৭৭।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ওপিজিডব্লিউ-১৪৫ (১২১) ।0;132.২) |
28 |
16 |
857 |
121 |
132.2 |
| ওপিজিডব্লিউ-১৬৩ (১৩৮)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ওপিজিডব্লিউ-১৬৩৯৯।9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ওপিজিডব্লিউ-১৮৩ (১০৯)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ওপিজিডব্লিউ-১৮৩ (১১৮) ।4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি ট্রেডিং কোম্পানি নাকি ম্যানুফ্যাকচারিং?
আমরা 10 বছরেরও বেশি অভিজ্ঞতার সাথে একটি পেশাদার প্রস্তুতকারক, যা ফাইবার অপটিক তারের, ড্রপ তারের এবং প্যাচ কর্ডের গবেষণা ও উন্নয়ন এবং উত্পাদনে মনোনিবেশ করে। আমাদের কারখানা গুয়াংজু, চীন অবস্থিত,এবং আমরা আপনাকে আমাদের পরিদর্শন করতে আন্তরিকভাবে স্বাগত জানাই।
2কিভাবে পণ্যের গুণমান নিশ্চিত করা হয়?
প্রতিটি ফাইবার স্থিতিশীল কর্মক্ষমতা নিশ্চিত করার জন্য বিতরণের আগে কঠোরভাবে পরীক্ষা করা হয়। মূল্য নিশ্চিত করার পরে, মান পরিদর্শন জন্য বিনামূল্যে নমুনা প্রদান করা যেতে পারে।
3আপনি কি ছোট অর্ডার গ্রহণ করেন?
হ্যাঁ, ছোট অর্ডার স্বাগত জানাই। আমরা নতুন প্রকল্প সমর্থন করি এবং বুঝতে পারি যে ব্যবসা প্রায়ই ছোট পরিমাণ থেকে শুরু হয়।
4ডেলিভারি সময় কত?
অর্ডার পরিমাণের উপর নির্ভর করে সাধারণত 3 ¢ 7 কার্যদিবস। নিশ্চিত থাকুন, আমরা আপনার পেমেন্ট পাওয়ার সাথে সাথেই শিপমেন্টের ব্যবস্থা করব।
5আপনি কি OEM সেবা প্রদান করতে পারেন?
হ্যাঁ, OEM পরিষেবা উপলব্ধ। আমরা পণ্যগুলিতে আপনার লোগো মুদ্রণ করতে পারি, এবং আপনার কাস্টমাইজেশন ধারণাগুলির জন্য উন্মুক্ত।
